智能照明控制系統通常采用一對雙絞線作為通訊介質，所有系統控制單元由這對雙絞線連接組成控制網絡，每個系統控制單元所發出的控制信號在整個控制網絡里進行傳播，各個系統控制單元接收到控制信息后，則根據系統通訊協議的規定執行相應的動作，從而實現智能網絡控制。這種方案系統單元設計簡單，由于采用的專用的雙絞線作為通訊介質，所以具有抗干擾性能強、通訊效果好，通訊穩定性高的優點。
      ?智能繼電器功能說明:集中控制，無線遙控，電腦控制，定時控制，網絡控制等多種控制方式，并提供燈光軟啟、調光、亮度記憶、場景記憶等智能化操作和管理。

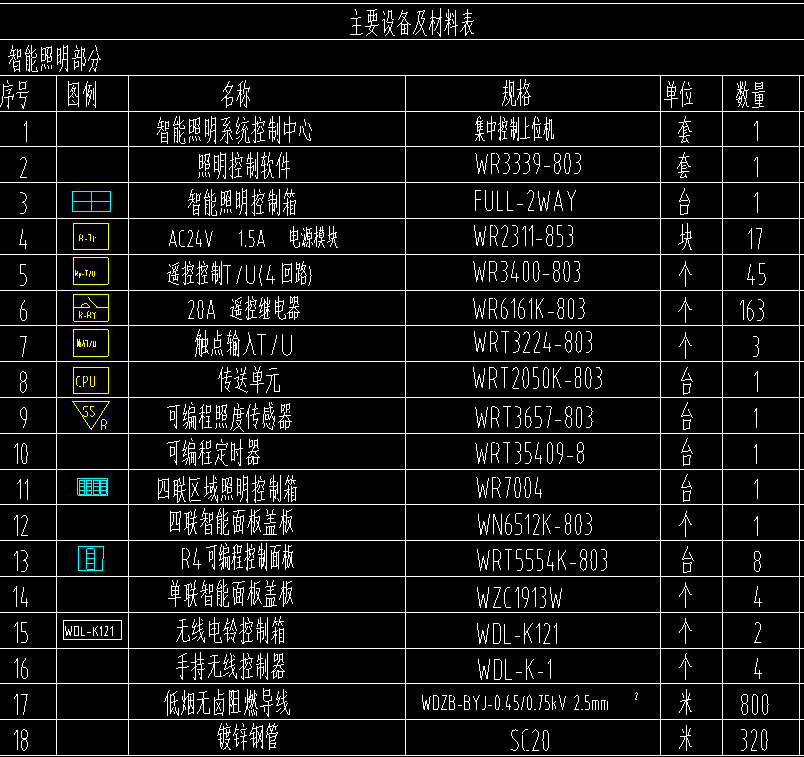

      智能照明部分主要設備及材料表：WR3339-803照明控制軟件  FULL-2WAY智能照明控制箱  WR2311-853電源模塊   WR3400-803遙控控制T/U4回路
      WR6161K-803遙控繼電器   WRT3224-803觸點輸入T/U  WRT2050K-803傳送單元  WRT3657-803可編程照度傳感器   WRT35409-8可編程定時器
      WR7004四聯區域照明控制箱  WN6512K-803四聯智能面板蓋板  WRT5554K-803可編程控制面板  WZC1913W單聯智能面板蓋板

模塊技術指標
   外殼采用高強度的pvc阻燃材質，安全為主。
  照明模塊采用高純的進口pc材料，具有優異的電絕緣性，延伸性，及耐化學腐蝕性，較高的強度，  耐熱性和耐寒性。
  還具有自熄，阻燃，無毒等優點。
  手動控制開關,現場實驗按鈕。
  一路無源節點接入，可接紅外感應，人體感應，移動探測器等多種參與動作的接入。
  模塊內置其他聯動功能，可接紅外人體感應，移動探測等，實現人來燈亮，人走燈滅，延時滅，車  來燈亮，車走燈滅等功能
  繼電器具備手撥開關，即使模塊斷電也可手動閉合繼電器；
  狀態顯示LED指示CPU、通信狀態及每個回路工作狀態
        更多關于WR3400-803智能繼電器 4路遠程開關控制模塊布線圖，外形尺寸歡迎關注。
