一、系統特點：

智能路燈遠程監控系統軟件是巨川公司獨立開發設計的，該軟件穩定可靠、界面友好，利于維護，博得廣泛的贊譽和好評。該軟件將路燈（亮化燈、廣告燈、裝飾燈）燈不同燈型的監控和數據采、處理融于一體。通過群控或是單控實現不同燈型的控制，也可以根據不同的時間（經緯度控制、星期節假日、全夜燈、半夜燈）和光照度進行控制。分主機和從機使用。主機是指定安裝在監控中心，而從機是指可以多個安裝在其他電腦上，可以根據要求進行瀏覽、查詢和打印數據的功能。

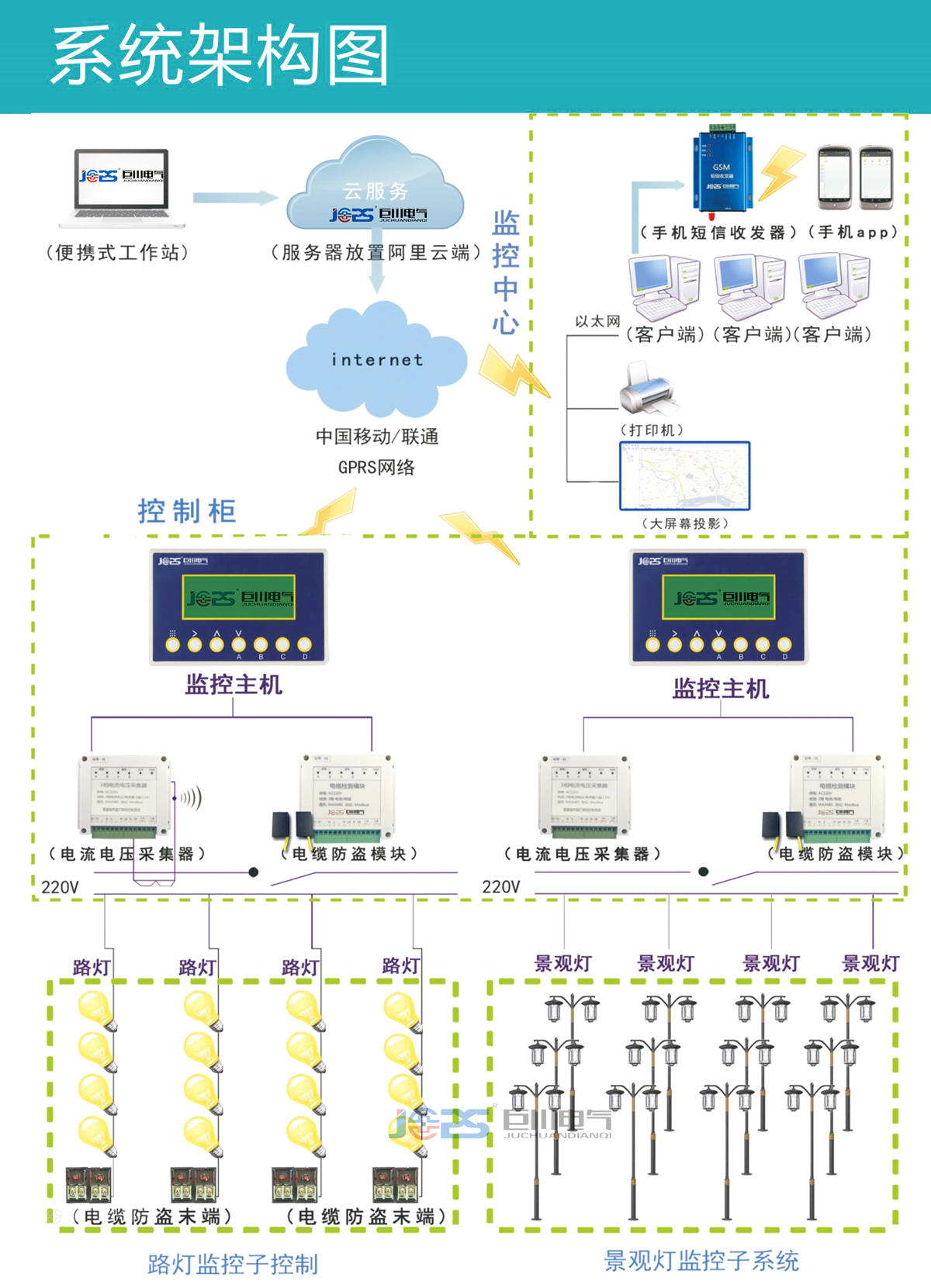

二、強大的系統功能組成：

1. 智能監控系統功能：

2 GPRS遠程遙控開關燈；電腦端,手機APP控制。

2 經緯時控，根據地理經緯度，自動計算當地日出日落時間，按日（節季變化）動態精確調整開關燈時間，以達到節電節能、提高道路照明質量的目的；

2 光控，根據當前環境光照度，在陰雨天適當調整開關時間，保證道路正常照明；

2 分段定時、星期控制模式；

2 遙測:輸入三相電參數檢測（可選）實現三相電壓，三相電流以及支路電流運行參數采集。

2 遙信:短信控制和報警（可選）電纜防盜報警（可選）

2 遙調：監控中心可隨時調取路燈運行狀態參數，也可與節能設備對接，實現調壓，節能燈功能；

2 遙視：通過3G/4G網絡將現場視頻圖像信號傳輸到監控中心，做到直觀、真切。

2 單燈控制（可選）

2 報警功能 對路燈運行中缺項/停電，過壓/過流、開關跳閘/保險烙斷、異常開關燈、箱門非法開啟、電纜被盜等故障及時報警，信號可以通過多種方式（短信、聲音、信息提示窗口）告知用戶。（可選）

2 遠程抄表：內置RS-485接口與電子電表通信，讀入電度值，直接計量電費。（可選）

2 短信模塊：實現監控系統通過GSM方式遠程控制和查看各個終端設備，以及GSM短信收發報警，按照預先設定的告警模式，把故障報警的時間、地點、內容等相關信息發送至各相關人員的手機上。（可選）

2 電纜防盜模塊：電纜無論通電斷電均可全天候24小時防盜，電纜被割斷、變壓器被盜和配電柜非法開門及時發出報警，可迅速確定報警位置和故障電纜。（可選）

2. 多種控制開關燈方式：

2 自動遙控─按控制中心設定的開關燈自動運行；

2 手動遙控─在控制中心點擊任一開關燈作業程序動作；

2 定時控制─根據規定的時點開關燈：如12月31日零時，或節慶日特定時段；

2 光控控制─根據光強度檢測儀檢測的亮度進行相應的操作控制；

2 星期控制—根據星期或遇重要節日、特定巡視設置開關燈時間。

3.自動校時功能：

   對系統內服務器和現場監控設備進行校時，保證整個系統時間的準確 性和一致性，從而確保開關燈時間的準確性和一致性。

4. 自動檢測功能：

 系統通過遠程測量功能來獲取照明設施的運行參數信息，主要參數包括三 相電壓、三相電流、各支路電流等。

5. 自動報警功能：

2 系統通過分析遙測、遙信數據，檢測設備運行狀態異常并產生報警記錄自動或手動檢測各回路狀態進行自動判別，發現故障時將及時以聲音方式或信息提示窗口報警，或以手機短信等方式向有關人員進行遠程報警；

2 白天異常上電；

2 夜晚異常斷電；

2 停電（或斷電）；

2 通信故障；

2 所有故障報警都帶有時標、地點、故障類型、單位名稱等信息，并作為檔案記錄在數據庫中；

2 通過開關量的配置，可實現異常開箱報警、煙霧報警等其他報警功能；

6. 數據處理、儲存、查詢和打印功能：

2 查詢當前各監控終端運行工作參數；

2 查詢任意歷史時段、任意監控終端的運行情況數據；

2 故障報警報表。

7. 遠程抄表功能（選用）：

2 監控終端配有RS-485通信接口，可RS-485數字電能表通訊，實現自動遠程抄表。

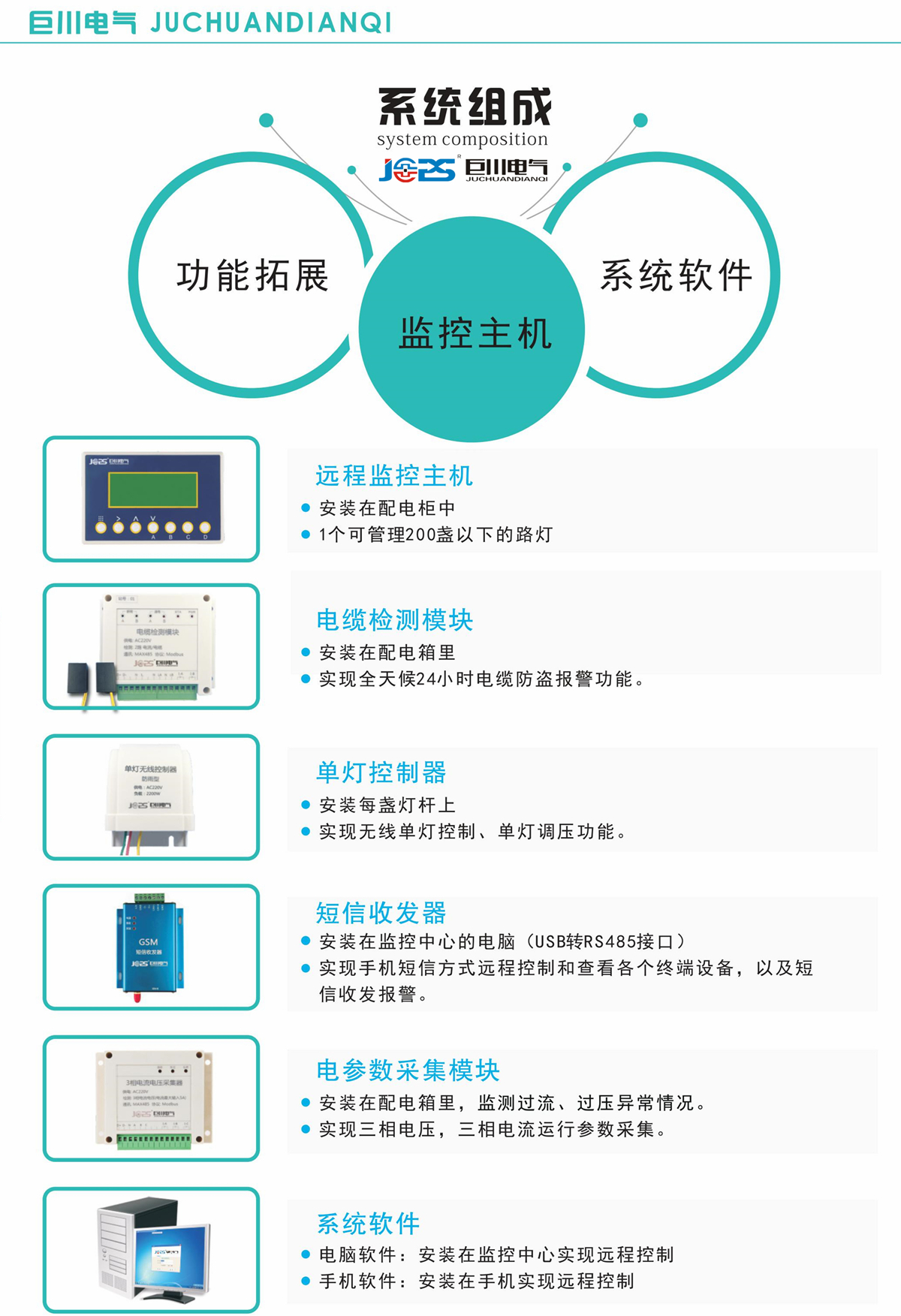

8. 系統增容擴容功能：

2 系統具有靈活的遠程終端增減擴容功能，可動態增加、刪除終端設備，無需修改地圖；無需重新組建數據庫等。

2 系統所采用的中心數據庫、無線通訊方式及模塊化監控終端結構，均能滿足大中城市路燈及有關燈光系統長期的發展和擴容要求。

1、增加電纜檢測模塊：實現電纜防盜報警功能。

2、增加單燈控制模塊，實現無線單燈控制、單燈調壓功能。

3、增加電流電壓模塊，實現三相電壓，三相電流以及各支路電流運行參數采集

4、增加手機短信收發器，實現整個監控系統通過GSM方式遠程控制和查看各個終端設備，以及GSM短信收發報警。

9. 用戶權限管理

為了規范系統操作，系統定義了多種用戶角色，用戶登錄系統后只能完成權限允許的各種操作。

1.1功能概述

1、集GPRS遠程遙控、普通定時、經緯控制、光控為一體，稱之為‘四合一 智能路燈控制器’，同行的先進產品。

2、中文LCD顯示屏，操作功能豐富、人機交互友好。

3、具備RS85通訊接口，應用Modbus通訊協議，也可擴展電纜檢測模塊、電流電壓檢測模塊等。

4、顯示每天的天亮、天黑時間，每天按季節變化自動改變，保證天黑準時開燈，天亮準時關燈。

5、4路繼電器控制輸出，每路控制可獨立設定，最大負載電流為5A，需要更大功率控制時可直接連接交流接觸器進行擴容。

6、支持手動控制，方便現場調試，應急開關燈操作。

7、帶2路開關量采集（非法開門、紅外檢測、煙感或接觸器狀態等）

8、主機遙控功能出現故障或掉電時，具有實時時鐘并且失電后繼續走時，確保時間的準確性，使燈光設備可照常定時開關燈。

9、接線簡單，維護方便，大眾化設計，操作簡單易行。

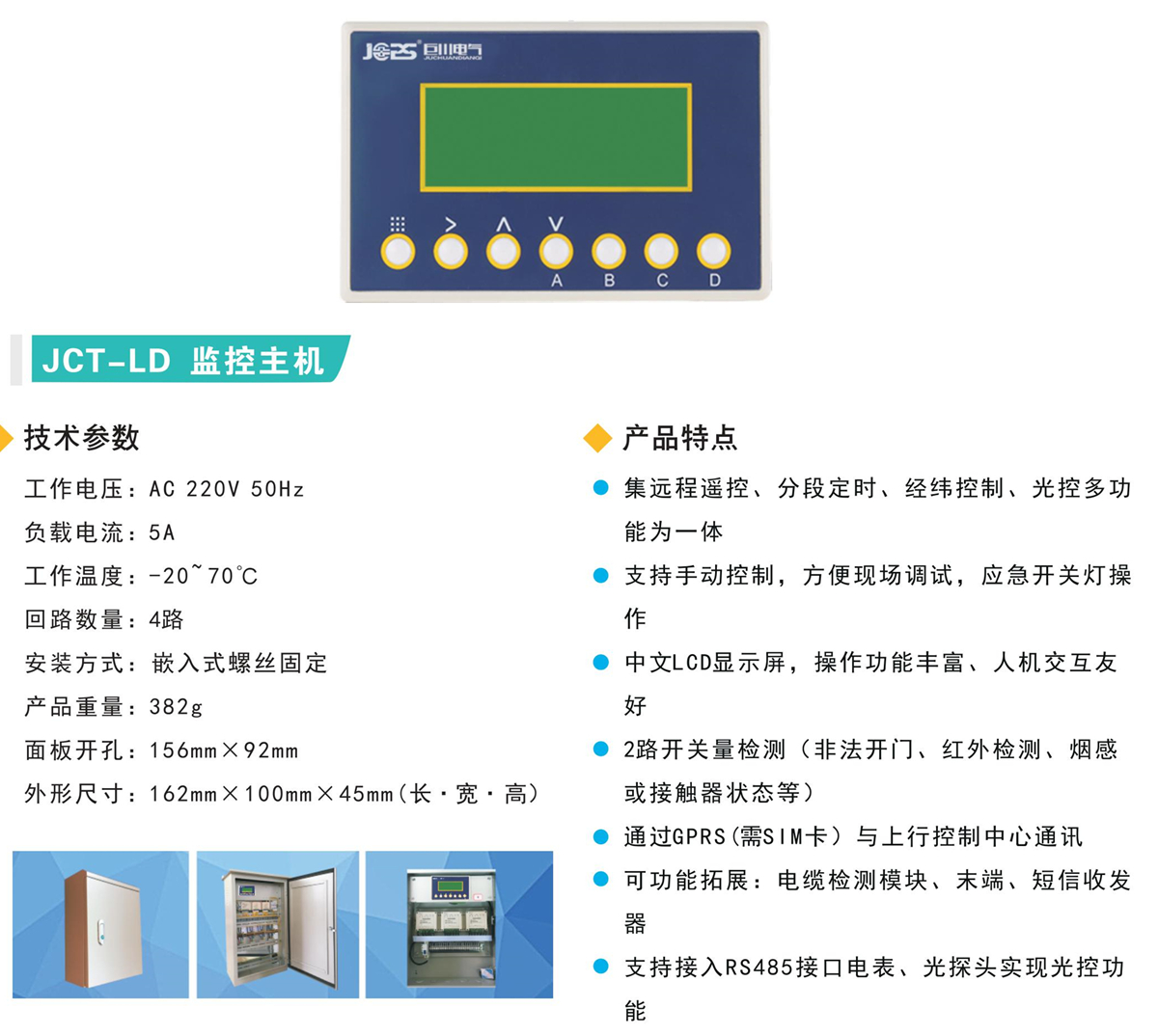

1．2技術指標

注：單位mm

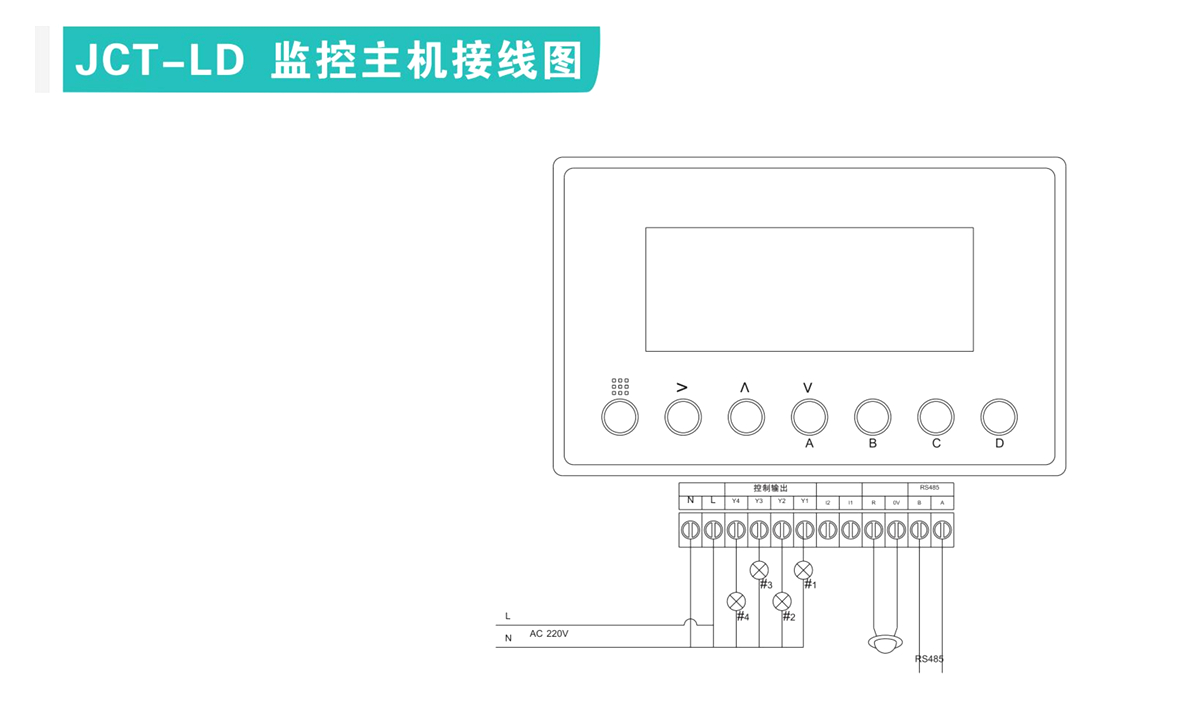

智能路燈監控終端接線圖:

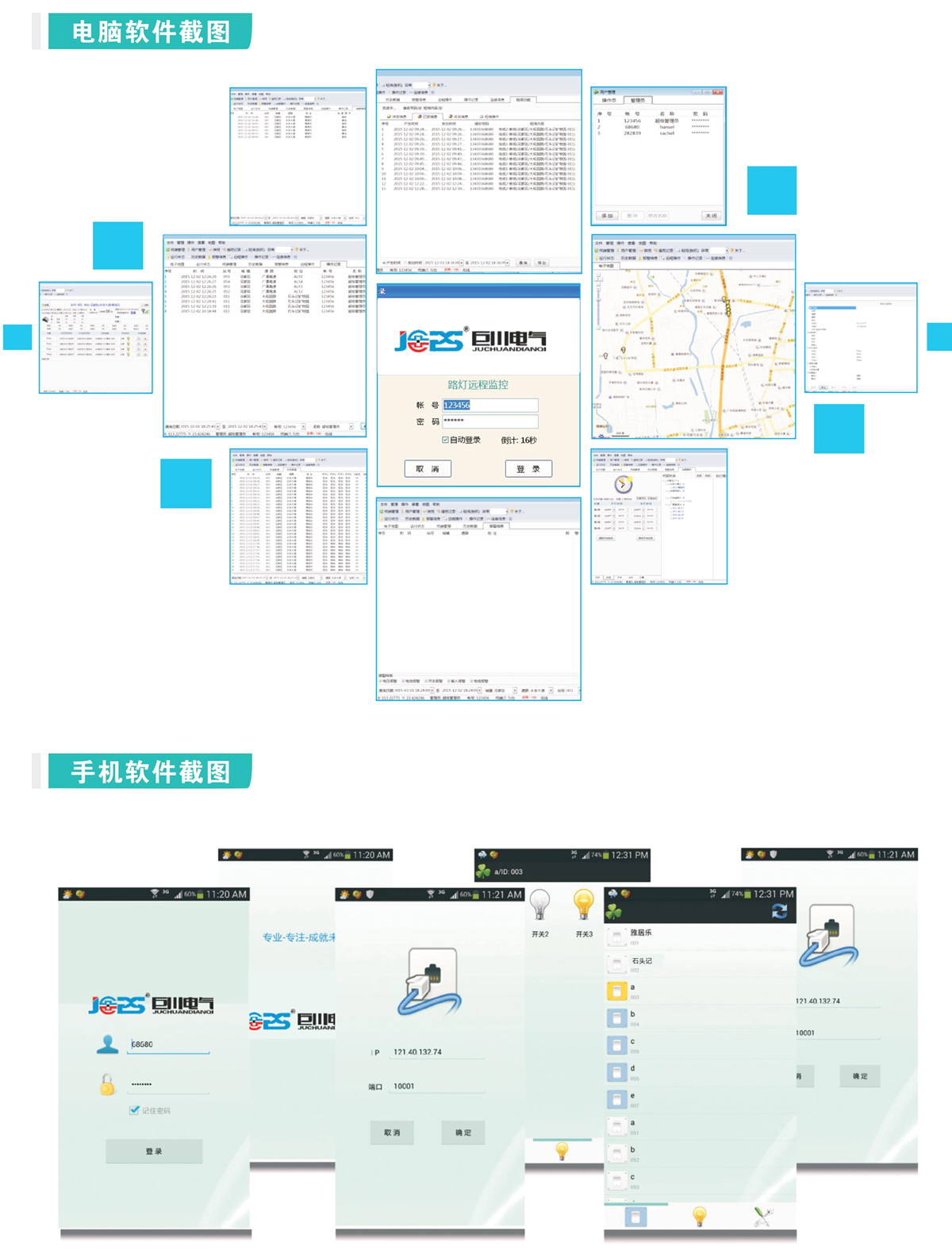

強大的后臺監控系統:
