景觀照明控制器與系統在公共景觀照明的應用

巨川電氣景觀照明控制器方案簡介

　 夜景照明控制系統是巨川電氣基于先進物聯網云技術，構建起從客戶端到云平臺到設備端雙向通信系統，能夠?qū)崿F(xiàn)對全市范圍內的夜景亮化照明實現遠程集中監控和能耗管理，有效解決夜景照明操控不便、巡檢困難、能源浪費等難題。夜景亮化工程作為城市亮化工程的一個重要組成部分，美化城市的夜空的同時也提升了城市自身的形象，成為自我宣傳和體現文化和提高知名度的重要途徑。我公司的，夜景照明控制系統能夠?yàn)槌鞘幸咕傲粱峁┴S富多樣的場景模式，例如節假日模式、重要事件模式、平時模式、節能模式等，實現一鍵場景和定時場景控制。靈活多樣的場景組合能夠充分滿足美化城市夜空的需求，同時有效地節約電能。這是巨川電氣2019年主推產品之一！

    隨著城市功能的日益完善和人民生活質量的提高，建設燈光夜景，勾勒城市第二風景線，不斷優化市民的夜生活環境，塑造現代化城市形象，城區夜間景觀照明質量已備受重視，城市景觀照明，主要包括道路綠帶亮化、游園綠地亮化、建筑物立面亮化、公共設施亮化、噴泉水池以及各種非公益性的廣告、字牌和店招等構成，隨著城市基礎設施建設規模的不斷擴大，城市景觀照明建設得到了飛速發展，城市景觀照明設施的發展速度已遠遠超過了路燈的發展。

　　然而，城區景觀照明設施管理單位主要按產權關系進行劃分，有市建設局、城投公司、園林局以及業主四大部分，由于各主體間職責關系較為復雜，所管轄設施關系也難以劃清，因此在景觀照明設施的管理上存在以下問題：

1． 缺乏景觀照明管理責任主體，沒有景觀照明統一的行政主管部門，現有的管理主要是根據投資主體來進行劃分，誰建設、誰管理，大家都在管、大家都不管，對景觀照明設施的管理就成了一句空話。

2． 缺乏統一調控。根據誰建設誰管理的原則，景觀照明的開關控制由各建設單位負責，這樣就造成了在重大活動時，還要一家一家去通知他們開關燈，而且有的單位還不愿意開。既浪費了人力和財力，還達不到應有的效果。

3． 缺乏日常管理。特別是業主一塊的景觀照明設施，出于經濟利益考慮，很多業主建管脫節，設施損壞了也不去修理，嚴重影響景觀照明整體效果。由于城區景觀照明缺乏統一規劃、設置管理混亂、運行控制分散、建管脫節等原因，使得城區景觀照明的日常管理處于無序狀態。

景觀照明控制器系統功能說明

（1）遠程實時監控。用戶可使用手機、電腦、PAD及微信等手段對景觀燈、控制器的工作狀態進行遠程實時監控，隨時隨地對照明系統進行遠程干預。系統操控界面采用人性化的響應式設計，具有易學易用的特點。

（2）支持GPRS、以太網、wifi三種通信方式，便捷接入云平臺，為系統部署提供選擇性方案。

（3）超級定時機制。支持每日方案、周方案、節假日方案、特殊時間方案、超級天文鐘，包括半夜燈時間規則。用戶可遠程預設開關燈時間規則，并實時查看照明狀態。

（4）場景模式預設。用戶可根據實際需要遠程配置燈光場景，例如普通模式、臨時模式、節假日模式、節能模式等。

（5）運行方案的存儲及調用。支持包括場景模式及定時設置在內的整套運行方案的存儲功能，并在需要的時候一鍵調用。

（6）回路擴展。支持回路擴展功能，同一配電箱繼電器輸出回路最多可擴展至36個，大大降低投入成本。

（7）能源監測。夜景照明控制系統支持接入能源監測模塊，實時采集各個配電箱的能耗數據，可遠程設置電量越限報警參數，使系統具備能耗預警功能。

（8）自動故障報警。支持接觸器故障報警、設備掉電報警、通訊故障報警、線路故障報警以及配電箱門開、雨水、溫度越限等開關量報警。當報警發生時，系統將及時地向指定用戶的手機發送報警信息，并作相應記錄。

（9）能耗管理。具有電能的分析和管理功能，形成數據圖表化管理。支持分時分區查詢，提供配電系統月報和年報分析統計，便于管理者對中長期用電情況的掌握，加強對用電的節能管理。

（10）IOT卡管理。IOT卡信息歸檔、數據查詢、流量預警、在線續費，解決IOT卡信息混亂、過期失效和流量盜用等問題。

（11）通信故障應急策略。當GPRS/以太網通信中斷時，可采用手機wifi連接至設備進行臨時性管理。

（12）領導巡視模式。開啟領導巡視模式后，系統根據領導巡視的位置和路徑自動開燈，帶來巡視新體驗。

（13）設備信息追蹤。掃描設備二維碼即可方便地追蹤到設備從出廠、啟用、運行到更換一系列數據，更換設備時仍可實現數據同步。

（14）歷史數據查詢。夜景照明控制系統可自動保存操作記錄、異常報警記錄、電量數據，并具有可查詢功能。

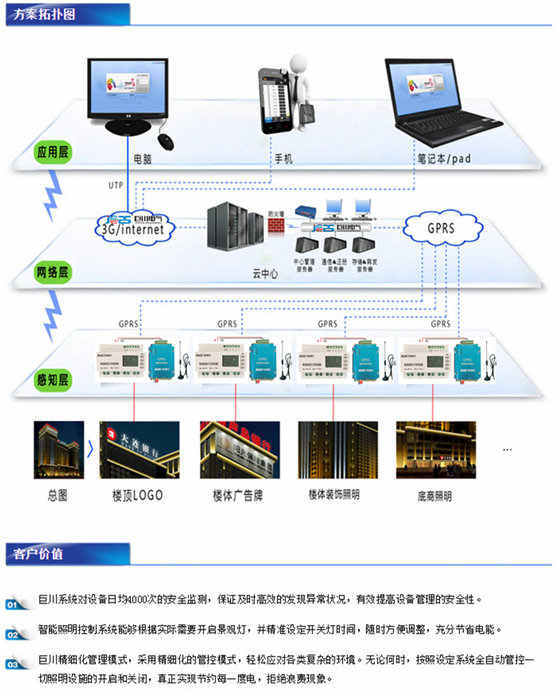

系統拓?fù)鋱D：

景觀照明控制器方案特點

1.提高網絡化、信息化管理水平：采用夜景照明控制系統方案以后，全區范圍內的景觀燈、路燈均可實現自動開/關燈控制，開關燈控制方案可根據實際應用的需要靈活設置；本系統利用GPRS無線通訊網絡，可實時監測現場設備的運行數據；同時設備具有報警數據分析功能，使得白天亮燈、晚上熄燈、電壓缺相、接觸器故障等多種故障均可實現自動上報；通過本系統實現了燈光管理部門的信息化、網絡化、自動化的全面統一管理。

2.提高應急反應能力：遇到領導巡視或臨時性活動時，工作人員無需跑現場操作，借助手機和電腦客戶端可隨時隨地即時控制照明開關；借助夜景照明控制系統可視化監控功能，值班監控人員可在故障發生后，可及時、直觀的了解故障地點和故障情況，并及時通知維修人員前去維修，提高了維修部門的應急反應能力。

3.降低維修成本：通過夜景照明控制系統，現場故障信息實現了自動上報功能，將傳統的“巡燈查找故障”改為“值班等待報警”，這樣不僅減少了“巡燈”人員和車輛損耗，降低了維修成本；而且在檢修車出所之前已經知道了故障的準確地點和故障原因，可極大縮短維修時間、并提高檢修效率；由此將產生了極大的經濟效益。

4.有效節約電能：

1）通過夜景照明控制系統的異常數據自動監測功能，可有效的避免白天亮燈、晚上熄燈情況的發生。

2）采用光控、時控相結合的控制方案，使得照明設備既能在陰雨天自動延長照明時間，又能在晴好天氣自動縮短照明時間，有效的避免了景觀燈的無謂開啟，減少亮燈時間,在節約電能的同時，還可延長燈具使用壽命。

3）夜景照明控制系統具有專業化節能管理平臺，用戶可分時分區查詢照明能耗情況，并制定合理可控的能耗計劃，避免能耗超標。該系統在當前建設節約型社會的政策下具有實際意義。

4）夜景照明控制系統按照各個功能區域的具體情況，合理進行光照度的預設置，用科學、經濟、適當?shù)哪芎奶峁┳钍孢m的照明控制。據統計，傳統公共照明的無益損耗高達30%—40%，通過對燈具的合理控制，能將無益損耗降低到極限水平。

總結

　巨川電氣夜景照明控制系統方案兼顧了遠程管理和節能節電的雙重客戶需求。通過預置合理的開關燈時間方案和場景模式，在滿足對亮化工程的照明需求時，有效地減少了開燈時間，從而節約了大量的電能，實現社會效益和經濟效益的雙重最大化。實現遠程實時監控和自動故障報警，大大提高管理效率，有效降低運維成本，進一步提高了經濟效益。同時，系統具有建設成本低，部署方便，免維護，先進可靠等特點，是目前夜景亮化集中管理的有效手段，在全國范圍內得到了廣泛的應用。
