地下車庫智能照明控制解決方案 停車場智能照明方案

地下車庫、停車場照明管理的要求

◆目前，大面積的地下車庫通常采用節能燈或者減少照明燈來降低電能消耗，并沒有達到最大的節能效果。只開啟需要的照明，只在需要的時間開啟成為重要的節能要求。

◆在不同的環境下能夠形成不同的場景，提供最佳的照明讓車主快速安全地行駛進出停車場。

◆現代化地下車庫照明對智能化管理的需求在不斷增加，借助中央監控電腦實現集中控制、定時控制、自動控制等效果，是提高地下車庫管理水平的重要手段。

◆作為樓宇自動化的一部分，應該與物業系統、保安系統、消防系統形成聯動，協調工作，遇到突發情況時提供應急照明。

◆耐用可靠，性能穩定，日常維護管理簡單。

◆地下車庫強弱電線纜本身比較繁雜，要求照明系統布線少，施工方便。

   根據地下車庫的照明要求，浙江巨川電氣基于可編程W-BUS樓宇照明控制系統的智能化平臺，對整個地下車庫的照明實現智能化自動化控制。不僅能夠充分滿足車庫的照明控制要求，而且能夠最大限度的節約電能，以獲取良好的投資 回報。該平臺非常易于擴展，其他需實現智能化的區域和功能只需增加相應的功能模塊即可實現。同時 系統設置了計算機、 觸摸屏面板和感應控制，足以應對一切控制要求和應急情況。停車場智能照明方案設計，車庫智能方案設計


方案概述

    巨川電氣地下車庫智能照明控制解決方案采用以國際化樓宇控制標準W-BUS搭建的W-BUS總線控制系統，對地下車庫所有的照明進行智能化管理與控制，從而達到良好的節能效果，改善工作環境和提高工作效率。車庫內所有的照明可以采用單獨的系統平臺管理，也可以并入整幢樓體的照明控制系統中統一管理。

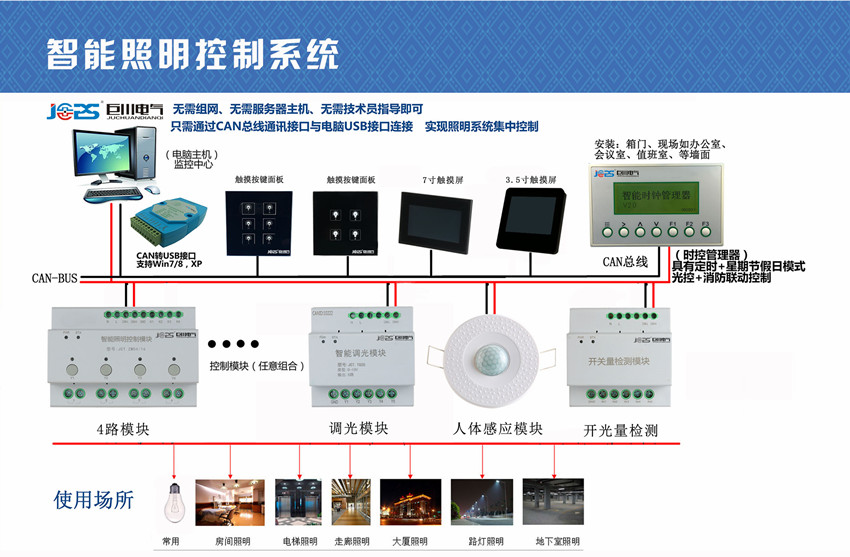

系統拓撲圖

方案介紹

出入口處

■環境光照度感應。為防止人眼“適應性滯后”現象造成司機瞬間盲視，在車庫的出、入口外安裝環境光照度傳感器。根據出、入口外太陽光的強弱，自動調節出入口處的燈光，達到過渡照明的效果，保證行車安全。

■車流量檢測。在滿足光照度的前提下,根據地下車庫出入口車流量開啟相關照明回路,指引車輛出入。當車流量為零時，自動延時熄滅,延時時間可以由用戶自行設置。

內部照明

一般來說，地下車庫內部照明分為車道照明和車位照明。

■車道照明。

車道照明采用定時場景控制的方式。根據車庫的日常流量狀況，設置高峰期、次高峰和低谷期等時間段。高峰期開啟全部車道照明，次高峰開啟三分之二隔燈照明，低谷期開啟三分之一隔燈照明。節假日期間單獨控制，白天開啟二分之一車道燈，夜間車流量極小時僅開啟三分之一車道燈提供基本照明。

■車位照明

車位照明采用動靜感應的方式，達到車來燈亮，車走燈滅的效果。當傳感應在感應范圍內檢測到有車駛?cè)霑r，立即開啟該區域的車位燈提供需要的照明；當沒有人或車輛活動時，延時關閉該區域的車位燈以節約電能。

系統聯動

■浙江巨川地下車庫照明控制系統能夠與物業系統、保安系統、消防系統等樓宇自控系統形成聯動，協調工作。

功能特點

●控制方式靈活多樣：包括智能面板、觸摸屏面板、光照度感應、人體感應、定時控制、遠程網絡控制、中控電腦等，適應車庫多樣化的控制需要。

●功能拓展和修改程序化：使用功能需要增加或修改時，只需要簡單的程序調整，無需重新布線，適應車庫區域功能的變化。

●功能模塊智能化，系統穩定性強：每個功能模塊都自帶微處理器，能夠獨立工作。即使其中一個模塊發生故障，即使一個分區停止工作，即使中央監控功能中斷，也不會對整個系統的運行造成影響。

●最大限度地節省電能：系統可根據辦公樓管理的功能需要和環境變化，手動或自動調節照明、開關相關功能，確保只在需要時開啟，只開啟需要的功能，杜絕長明燈。

●延長燈具使用壽命：系統采用了軟啟動和軟關斷技術，抑制電網的沖擊電壓和浪涌電壓，避免了燈絲的熱沖擊，延長燈具使用壽命。

●系統維護方便，成本低：系統具有工作狀態及故障回饋功能，無需人工巡檢，從監控中心就可以獲得系統的各項運作信息，方便檢查和維護。

●優秀的兼容性：凡是符合W-BUS標準的產品，都能在同一系統中使用，擴大系統設備的選擇范圍，個性化功能輕松實現。

●良好的開放性：系統能夠與物業管理BMS系統、樓宇自控BA系統、保安系統、消防系統等進行聯動，協調工作。

●安全性能高：所有系統設備由一條總線提供電源和傳輸數據，采用24V安全低電壓，操作安全可靠。

●較普通總線控制系統更具優越性：系統結構更靈活，布線更少，傳輸速度更快，通訊更安全，充分滿足現代化車庫照明控制的智能化自動化需要。

具體方案

   科技園車庫智能照明項目         銀行智能辦公項目           中央廣場智能照明項目

整個地下車庫采用分區（A區和B區）、分時段（早中晚、節假日）、分場景控制，在無須人工干預的情況下可實現自動化運行，充分發揮智能照明系統的高效節能。

 高峰模式：在白天，早、中、晚上下班時間處于車流量高峰期，啟動高峰模式，自動開啟全部洗墻燈和普通照明燈，應急照明處于常亮狀態，以保證行車安全。

 普通模式：在白天，除早、中、晚的其它時間里，車流量較小時，啟動普通模式。自動關閉全部洗墻燈和一半的普通照明燈，保留另外一半普通照明燈，應急照明燈處于常亮狀態。

 夜間模式：進入夜間后，自動開啟夜間模式。車庫內的應急照明保持常亮狀態，關閉全部洗墻燈和普通照明。當有車輛從入口進入時，自動開啟A區內的一半普通照明，延時一段時間(停車需要的最大時間)后自動關閉；當車輛駛離A區時，自動開啟B區內的一半普通照明，延時一段時間(停車需要的最大時間)后自動關閉；當有人從電梯或樓梯進入車庫時，自動開啟附近區域的一半普通照明燈，以方便車主駕車，延時一段時間(駕車需要的最大時間)后自動關閉；當車輛從B區駛向A區（逆向行駛），自動開啟A區內的一半普通照明，延時一段時間(停車需要的最大時間)后自動關閉。

節假日模式：用戶可預先設置一年365天的節假日日期，在節假日期間自動開啟節假日模式。車庫內的應急照明保持常亮狀態，關閉全部洗墻燈和普通照明。當有車輛從入口進入時，自動開啟A區內的一半普通照明，延時一段時間(停車需要的最大時間)后自動關閉；當車輛駛離A區時，自動開啟B區內的一半普通照明，延時一段時間(停車需要的最大時間)后自動關閉；當有人從電梯或樓梯進入車庫時，自動開啟附近區域的一半普通照明燈，以方便車主駕車，延時一段時間(駕車需要的最大時間)后自動關閉；當車輛從B區駛向A區（逆向行駛），自動開啟A區內的一半普通照明，延時一段時間(停車需要的最大時間)后自動關閉。

觸摸屏面板控制：管理人員使用觸摸屏面板能夠很方便地掌握和控制整個地下車庫的照明。觸摸屏面板配置了一鍵強啟、備用場景、回路控制等功能，不僅滿足應急情況下強制啟動所有的照明，而且方便日常檢修、維護、安全巡查和清掃清潔等。

計算機和平板電腦控制：管理人員可使用計算機和平板電腦修改定時控制的日期和時間參數。由于管理中心沒有公網接入，所以只能在局域網內使用計算機和平板電腦控制，而無法實現遠程控制。

節能分析

1. 車庫內受智能照明控制的燈具包括普通照明燈和洗墻燈，其中普通照明燈：145盞，24W/盞；洗墻燈：156盞，15W/盞.應急照明燈103盞，24W/盞，保持常亮。

2. 高峰模式（全亮）功率：145*24+156*15+103*24=8292W        普通模式（2/3亮燈）功率：【（145-8）/2+8 】*24+103*24=4320W         1/3亮燈功率：103*24=247

   3.按照智能照明控制方式計算

工作日期間，洗墻燈每天點亮3小時(早中晚各1小時)；普通照明燈每天全開3小時(早中晚各1小時)，半開11小時（白天12-3=9小時，夜間按2小時半開計算）；應急照明燈保持常亮。節假日期間應急照明燈常亮，普通照明燈按每天半開4小時計算。那么，日耗電量為：（156*15*3+145*24*3+145/2*24*11+103*24*24）/1000=95.928度

月耗電量為：95.928*22+【145/2*24*4+103*24*24】*8/1000=2640.72度

    4.按照傳統控制方式計算

 車道燈（普通照明燈和應急照明燈）全天24小時打開，洗墻燈每天點亮6小時。

 日耗電量：【（145+103）*24*24+156*15*6】/1000=156.888度

月耗電量：156.888*30=4706.64度
