巨川電氣HLC.PRL.1054智能照明控制系統

來源：http://www.wwwtbr.com/

智能照明控制系統是巨川電氣基于計算機技術、自動控制、網絡通信、現場總線，嵌入式軟件等多方面技術組成的分布式控制管理系統，來實現照明設備智能化集中管理和控制，具有定時控制、聯動控制、場景模式、遠程控制等功能，控制方式智能靈活、從而達到良好的節能效果、有效延長燈具的壽命、管理維護方便、改善工作環境和提高工作效率；為現代化智能照明行業提供科學管理水平、節能減排、精簡人員、節省運營成本和提高服務質量的一套完整信息化建設及智能控制的系統解決方案。（既提高照明系統的控制和管理水平，減少照明系統的維護成本；也可以節約能源，減少照明系統的運營成本。）

1、控制模式：實現單點、多點、區域、群組控制場景預設、定時開關、亮度調節、紅外探測、光感控制、消防聯動、集中監控、遠程控制等智能控制任務

2、模塊化：系統是全數字、模塊化、分布式總線型控制系統，并將控制功能分散給各功能模塊，以提高安全性，中央處理器與模塊之間通過-BUS總線直接通訊，以實現靈活控制。

3、定時控制：可以對燈光的定時開關進行定義，亮度的調節、場景設置等

4、緊急手動功能：開關模塊具備每路手動開關功能，在緊急情況下，對照明回路進行開關燈的手動操控，在線路及模塊損壞的情況下仍不影響整套系統使用。

5、斷電保存功能：市電斷電后，模塊能保持原有的設置數據，來電就能正常工作。

6、安全可靠：整個系統通過-BUS總線通信，安全可靠，安裝操作方便。

智能照明模塊應用領域：

巨川電氣HLC.PRL.1054智能照明控制系統產品廣泛應用于應急照明回路、 景觀照明、 航空照明、 場地照明商廈、學校、公園、體育館、展覽館、工業園區、機場、鐵路、車站、變電站等地的燈光控制、消防聯動、能耗監測和節能管控！

智能照明控制方式：

1、時間編程

根據預先定義的時間、自動開啟或關閉回路或部分回路或場景回路

2、本地手動控制

如遇到特殊情況時，可利用智能面板強制手動控制各個照明回路的開關，可可以在開關模塊上手動控制。

3、多地控制

用戶可在多個位置放置智能面板，通過總線通信，可實現多地控制。

4、場景控制

用戶可預先設定控制方式相同的回路為一個場景，設置完成后可通過場景選擇一鍵開關場景回路

5、應急處理控制

在接收到安防、消防系統的報警后，自動將制定區域照明全部打開

6、外部信息控制

控制器可以接受紅外移動探測器的信號，實現人、車來時開燈、走時關燈；也可以接受光照度探測器的信號，當現場光照度低于設定值，自動開啟全部燈光。

7、系統遠程控制

照明產品通過總線，借用口轉RS232接口與電腦軟件系統通訊上，實現遠程控制和管理。

 系統能顯示各個控制器每個回路的工作狀態

 可以遠程手動控制每路輸出

 每路可設置10段定時（每路設定延時開關功能）

星期模式、節假日模式（新歷農歷均可設定）

④光控功能和消防聯動以及場景組合遠程設置

技術指標

供電電源： DC24V

通訊方式：1路Modbus協議接口

功    率：15mA@24VDC

安裝方式：86盒安裝

工作溫度：-20℃~+70℃

工作濕度：10%~95%，不結露

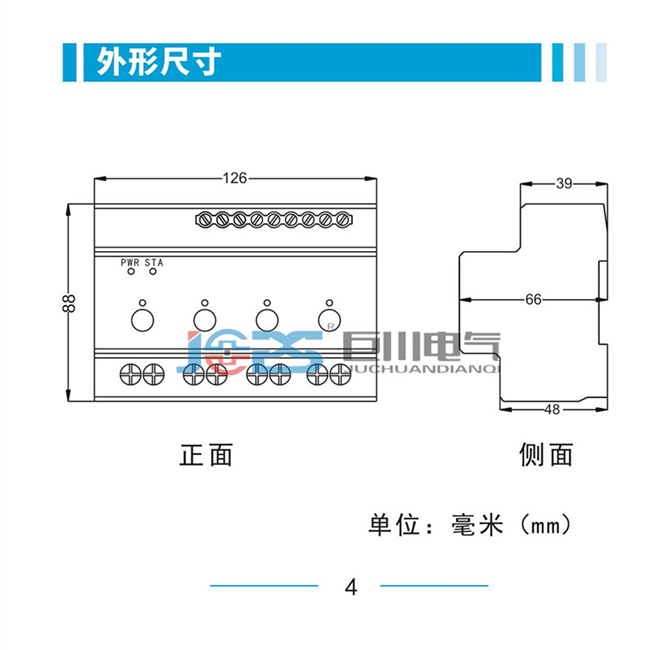

尺    寸：145mm（長）*90mm（寬）*65mm（高）

巨川電氣智能照明控制器型號選型：

智能燈光控制系統網絡拓撲圖：

設備安裝應嚴格按照接線標識和端子的插接方向安裝，剝開的金屬線頭（8mm）應保證完整的放入端子的接線孔中，再擰緊鏍釘，安裝時應避免剝開的金屬線頭過長外露或緊固鏍釘松動，否則將會引發嚴重事故。安裝線徑建議選擇多股BVR線（線徑據實際負荷選擇）。

1． 安裝條件
安裝位置要通風良好，注意防潮、防震、防塵。
2． 接線規格
l 本模塊繼電器開關輸出端連接線：2.5mm2銅導線
l 485總線連接線：采用超五類線或2芯雙絞線
3． 典型系統連接
該模塊的典型系統連接（僅供參考）如下圖所示。通過485總線與控制面板、系統管理服務器等連接可實現設備開關控制、照明控制（包括場景控制等）、系統管理、以及與其它控制系統聯接等。

巨川電氣智能照明控制系統特點：

1．分布式控制

巨川電氣智能照明控制系統是一個分布式控制系統。網絡上的所有設備都是智能化的，并以“點到點”方式進行通信。大多數照明控制系統采用中央控制單元或主控計算機進行控制：如果中央控制單元損壞，整個系統癱瘓，建筑將陷入一片黑暗。同樣的，如果網絡控制電纜斷路，斷電后的所有設備失效，甚至導致整個照明系統失效。如果使用巨川電氣系統，既使存在網絡線纜故障，斷電兩邊的設備將以兩個獨立網絡的形式繼續工作。

2． 軟啟動和軟關閉的功能

白熾燈的燈絲處于冷態時的電阻值要比熱態時小很多。據測算燈絲起動電流可以達到工作電流的14倍以上。僅僅用開關方式把燈打開，燈絲中將通過非常大的電流，造成沖擊，這就是為什么很多白熾燈在開燈的瞬間容易燒壞的原因。巨川電氣智能管理控制器應用“軟啟動”技術，慢慢增加燈上的電壓以降低起動電流。這將在很大程度上延長那些經常開關的燈泡的使用壽命。

反之，軟關閉的原理和功能是一樣的。

3.電壓調節

白熾燈的使用壽命與工作電壓有直接的關系，降低電壓5%能使其壽命延長一倍；反之，升高電壓便大大縮短其使用壽命。電網的供電電壓波動范圍通常為10%。如果直接給燈泡供電，將大大減少其使用壽命。巨川電氣智能管理控制器使用了調壓技術，確保電壓的穩定輸出，不受電網電壓波動的影響。

4. 場景控制

巨川電氣的每一場景控制鍵可控制多達256個調光回路，這樣就保證了在大型建筑空間只需一個控制面板就可控制數十種燈光場景，有的調光系統就需要數十個控制面板來控制同一空間，甚至只能通過PC機來控制大型空間燈光，這都是不可接受的。

5．軟件控制功能

巨川電氣公司自行研發的控制軟件具有直觀的監控功能，它可以將照明的狀態演示出來。這一功能可以讓不具備網絡控制知識的工作人員在也無需參照復雜的線路圖的前提下就能進行照明控制。

6．   遠程控制

巨川電氣遠程控制組件可以通過電話線連到照明控制網絡。僅需簡單相連，并撥通網絡，就可以進行遠程控制，故障分析，系統設置。也可以通過電話線將多個區域連成一個網絡，實現遠程同步控制。

7．產品安裝簡便

巨川電氣HLC.PRL.1054智能照明控制系統有4路，6路，8路,12路個回路系列，每個回路的負載由1A到20A。大多數控制器內有子回路保護功能。這將降低整體的安裝費用：

1）       模塊化、分布式的安裝結構大大減少了布線費用；

2）       大功率回路保證每個回路上可安裝更多的照明負載；

3）       豐富的系列化產品可以使設計者進行造價最低化的系統設計；

4）      自帶回路保護空開功能減少了同類功能器件的投入。

8.常見故障處理

1、電源故障 ----- 檢查輸入AC220V電源是否連接或連接正確；

2、無輸出控制----檢查輸出控制線是否連接正確；

3、控制器不工作 ----檢查開關DC12V電源是否連接正確；

4. 無通信-----檢查通信線路、通信端口安裝是否正確；

智能照明控制模塊使用提示：

1、安裝前請認真閱讀產品使用說明書。

2、嚴禁擅自拆封產品。

3、本裝置必須由具有專業資格的人員進行安裝作業。

4、嚴禁濕手操作控制器，以防發生電擊事故。

5、不要安裝在外磁場大于5倍的地方，否則會導致產品不正常工作。

6、產品安裝場所應無爆炸危險、無腐蝕性氣體、并應注意防潮、防塵、防振動和避免日曬。

7、安裝前請檢查產品是否相符，并按說明書要求進行調試，產品功能正常、動作可靠、確認完好無損，方可安裝。

8、本產品沒有短路、漏電、過流保護功能，使用時工作電源及輸出回路要使用相應的過載、漏電、短路保護電路。

9、產品投入運行后，使用單位應作運行記錄，并建立相應的管理制度，

10、其它未盡事宜，請按電器標準的使用要求使用。
