巨川電氣ECS-7000MZM/CP照明控制面板接線圖   來源:http://www.wwwtbr.com/

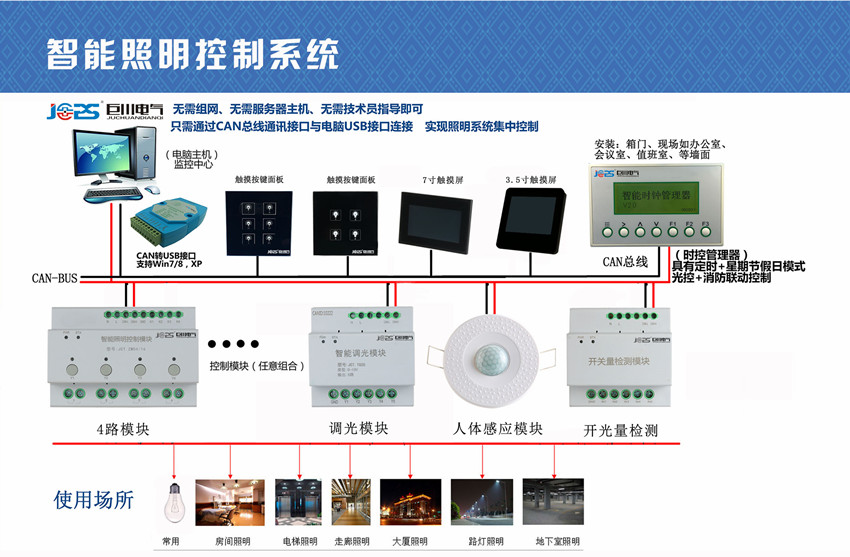

   智能照明 控制系統由控制部件、執行部件、監控部件和網絡 部件等組成。控制部件:ECS-7000MZM/CP控制面板、觸摸顯示屏、探測器、控制器、智能時鐘、用戶編程器等。執行部件: 調光模塊、開關模塊等。監控部件:通信電纜、網關等。

智能照明控制系統的實用性。
（1）智能控制器能調節不同類型的光源燈具，而且有良好的智能調光性能。 可以調光控制不同類型燈（如白熾燈、低壓燈、熒光燈、金鹵燈、LED 燈等），具有軟啟動、調整主電源的電壓、補償主電源頻率變化、控制電磁干擾的功能，調光器要 有多種調光曲線供用戶選用，調光器的效率要達 90%以上。
（2）使用方便。各種控制信息可以以圖形化的形式顯示， 控制方便、顯示直觀，并可以利用編程改變照明效果。
（3）智能照明控制系統具有包括硬件技術和軟件技術的計算機網絡通信技術支持，可以進行必要的控制信息交換.

巨川電氣智能照明控制系統特點：

1．   分布式控制

巨川電氣智能照明控制系統是一個分布式控制系統。網絡上的所有設備都是智能化的，并以“點到點”方式進行通信。大多數照明控制系統采用中央控制單元或主控計算機進行控制：如果中央控制單元損壞，整個系統癱瘓，建筑將陷入一片黑暗。同樣的，如果網絡控制電纜斷路，斷電后的所有設備失效，甚至導致整個照明系統失效。如果使用巨川電氣系統，既使存在網絡線纜故障，斷電兩邊的設備將以兩個獨立網絡的形式繼續工作。

2． 軟啟動和軟關閉的功能

白熾燈的燈絲處于冷態時的電阻值要比熱態時小很多。據測算燈絲起動電流可以達到工作電流的14倍以上。僅僅用開關方式把燈打開，燈絲中將通過非常大的電流，造成沖擊，這就是為什么很多白熾燈在開燈的瞬間容易燒壞的原因。巨川電氣智能管理控制器應用“軟啟動”技術，慢慢增加燈上的電壓以降低起動電流。這將在很大程度上延長那些經常開關的燈泡的使用壽命。

反之，軟關閉的原理和功能是一樣的。

3． 電壓調節

白熾燈的使用壽命與工作電壓有直接的關系，降低電壓5%能使其壽命延長一倍；反之，升高電壓便大大縮短其使用壽命。電網的供電電壓波動范圍通常為10%。如果直接給燈泡供電，將大大減少其使用壽命。巨川電氣智能管理控制器使用了調壓技術，確保電壓的穩定輸出，不受電網電壓波動的影響。

4．   場景控制

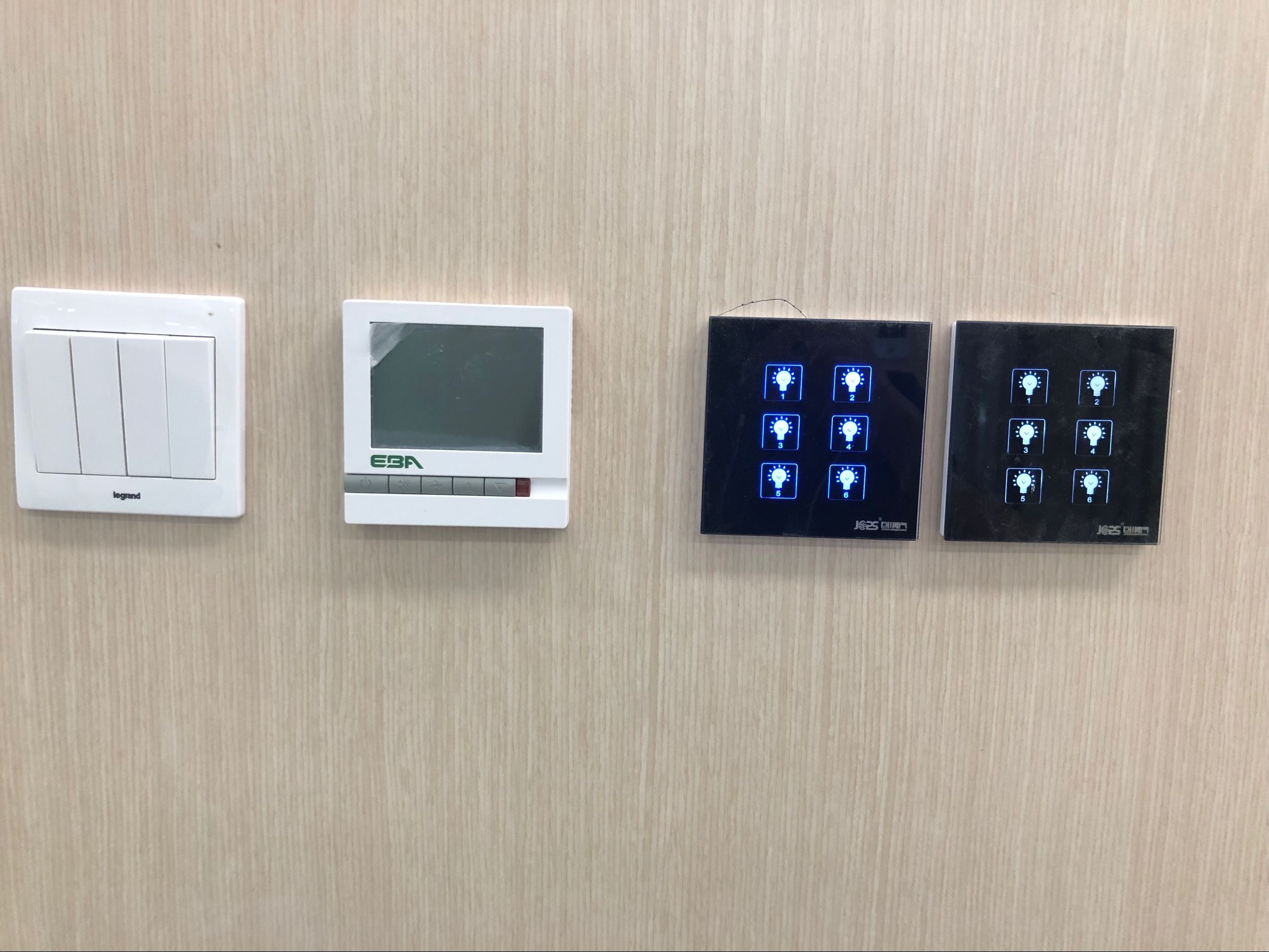

ECS-7000MZM/CP照明控制面板每一場景控制鍵可控制多達256個調光回路，這樣就保證了在大型建筑空間只需一個控制面板就可控制數十種燈光場景，有的調光系統就需要數十個控制面板來控制同一空間，甚至只能通過PC機來控制大型空間燈光，這都是不可接受的。

5．  軟件控制功能

巨川電氣公司自行研發的控制軟件具有直觀的監控功能，它可以將照明的狀態演示出來。這一功能可以讓不具備網絡控制知識的工作人員在也無需參照復雜的線路圖的前提下就能進行照明控制。

6．   遠程控制

巨川電氣遠程控制組件可以通過電話線連到照明控制網絡。僅需簡單相連，并撥通網絡，就可以進行遠程控制，故障分析，系統設置。也可以通過電話線將多個區域連成一個網絡，實現遠程同步控制。

7．   產品安裝簡便

巨川電氣照明控制器有2，4，6，12個回路系列，每個回路的負載由1A到20A。大多數控制器內有子回路保護功能。這將降低整體的安裝費用：

1）       模塊化、分布式的安裝結構大大減少了布線費用；

2）       大功率回路保證每個回路上可安裝更多的照明負載；

3）       豐富的系列化產品可以使設計者進行造價最低化的系統設計；

4）      自帶回路保護空開功能減少了同類功能器件的投入。

智能照明控制巨川電氣是基于計算機技術、自動控制、網絡通信、現場總線，嵌入式軟件等多方面技術組成的分布式控制管理系統，來實現照明設備智能化集中管理和控制，具有定時控制、聯動控制、場景模式、遠程控制等功能，控制方式智能靈活、從而達到良好的節能效果、有效延長燈具的壽命、管理維護方便、改善工作環境和提高工作效率；為現代化智能照明行業提供科學管理水平、節能減排、精簡人員、節省運營成本和提高服務質量的一套完整信息化建設及智能控制的系統解決方案。（既提高照明系統的控制和管理水平，減少照明系統的維護成本；也可以節約能源，減少照明系統的運營成本。）

1、控制模式：實現單點、多點、區域、群組控制場景預設、定時開關、亮度調節、紅外探測、光感控制、消防聯動、集中監控、遠程控制等智能控制任務

2、模塊化：系統是全數字、模塊化、分布式總線型控制系統，并將控制功能分散給各功能模塊，以提高安全性，中央處理器與模塊之間通過-BUS總線直接通訊，以實現靈活控制。

3、定時控制：可以對燈光的定時開關進行定義，亮度的調節、場景設置等

4、緊急手動功能：開關模塊具備每路手動開關功能，在緊急情況下，對照明回路進行開關燈的手動操控，在線路及模塊損壞的情況下仍不影響整套系統使用。

5、斷電保存功能：市電斷電后，模塊能保持原有的設置數據，來電就能正常工作。

6、安全可靠：整個系統通過-BUS總線通信，無需網關、無需服務器主機，安全可靠，安裝操作方便。

三、控制方式

1、時間編程

根據預先定義的時間、自動開啟或關閉回路或部分回路或場景回路

2、本地手動控制

如遇到特殊情況時，可利用智能面板強制手動控制各個照明回路的開關，可可以在開關模塊上手動控制。

3、多地控制

用戶可在多個位置放置智能面板，通過總線通信，可實現多地控制。

4、場景控制

用戶可預先設定控制方式相同的回路為一個場景，設置完成后可通過場景選擇一鍵開關場景回路

5、應急處理控制

在接收到安防、消防系統的報警后，自動將制定區域照明全部打開

6、外部信息控制

控制器可以接受紅外移動探測器的信號，實現人、車來時開燈、走時關燈；也可以接受光照度探測器的信號，當現場光照度低于設定值，自動開啟全部燈光。

7、系統遠程控制

照明產品通過總線，借用口轉RS232接口與電腦軟件系統通訊上，實現遠程控制和管理。

?系統能顯示各個控制器每個回路的工作狀態

?可以遠程手動控制每路輸出

?每路可設置10段定時（每路設定延時開關功能）

星期模式、節假日模式（新歷農歷均可設定）

④光控功能和消防聯動以及場景組合遠程設置

本產品最終解釋權歸巨川電氣所有，訂貨報價請聯系巨川電氣！
