基本要求

智能照明控制系統采用國際通用總線協議。采用主流開放協議如EIB/KNX、RS485等，不同元件和軟件可無縫兼容，以保障系統運行、維護的穩定性。系統硬件應包括：中央監控設備、傳感器、控制模塊、供電電源、通信網絡、通信接口設備及系統檢測功能等所有相關器件。

LS/S-20A 4路智能照明模塊每回路控制容量不小于16A，智能開關驅動器應滿足設計的回路數量并具有手動/自動轉換開關，便于線路檢修。開關驅動器應有分組及延時開燈功能，以防止燈具集中啟動時的電涌電流。智能開關驅動器控制回路，應具備回路負載電流檢測功能，以便對負載運行故障時進行報警監測。

1）施工參數

電纜類型	通用四芯通信電纜（帶屏蔽）
單條電纜最大長度（包括分支）	1000m
裝置與電源最大長度	350m
裝置最大間距	700m

2）系統規模

區域數	15
每區域線路數	15
每一線路設備裝置數	64（可擴充至256）

3）電源

工作電壓和頻率	AC230V 50Hz
系統模塊工作電壓	DC24V

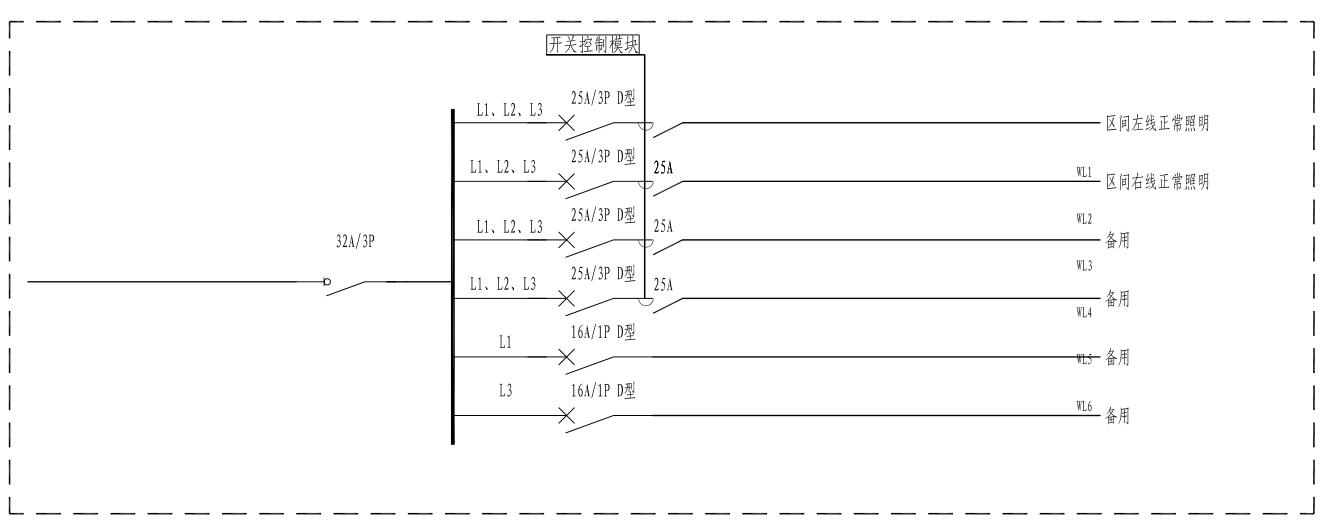

照明配電箱系統圖：

4）連接方式
采用先進、合理、可靠的連接方式，必須滿足星型、樹狀、鏈型等多種方式的連接方式。

5）系統安裝
照明配電箱預留智能照明控制系統模塊安裝位置及標準DIN導軌，并完成智能照明控制系統模塊安裝，成套供貨。所有智能開關驅動器及調光驅動模塊應能安全、美觀地安裝在現場或照明配電箱內，以便于照明配電系統的統一管理。除大功率調光器外所用產品必須采用標準DIN導軌安裝。

6）網絡
采用先進、成熟的分布式照明自動監控系統。通過網絡總線將分布在各現場的控制器聯接起來，共同完成中央集中管理和分區本地控制。
所有照明回路采用多種控制形式，即可以集中控制、區域就地控制；中央監控功能停止工作不影響各分區功能和設備運行，總線通信控制也不應因此而中斷。
系統具有可擴展性。
系統具有編程插口，便于運營在使用手提電腦在任意點進行系統維護。

7）系統集成
能實現與綜合監控系統、通信系統（公共廣播系統）等的集成，滿足與其它獨立設置的智能化系統聯動控制和實現集成的要求，具備各系統間通信聯網和聯動控制的硬件接口和軟件接口的選擇。

8）系統總線、部件各部分均應具備抗干擾能力，適應本工程工作環境，保證系統功能穩定可靠。

更多關于LS/S-20A 4路智能照明模塊開關驅動器報價選型、型號說明歡迎聯系巨川。
