辦公樓、寫字樓智能照明控制系統的設計

文章出處：巨川智能電氣責任編輯：巨川智能電氣查看手機網址

掃一掃!

掃一掃!

人氣：發表時間：2021-02-17 21:23:48【大中小】

巨川電氣智能照明控制系統，是一個集多種照明控制方式、現代化數字控制技術和網絡技術為一體的智能化控制系統，它的出現與發展，不僅為建筑提供了多種藝術效果，而且是照明控制和維護管理變得更為簡單和便捷。下面將為大家介紹巨川電氣智能照明控制系統在辦公樓、寫字樓中的應用，現階段，由于節能環保的需求，智能照明控制系統被越來越廣泛的接受和應用，它已經逐步成為現代智能建筑、綠色建筑的必備設施，廣泛的應用于政府辦公、醫院、學校、商場、寫字樓、路燈等。

巨川電氣智能推出的CAN-BUS系列智能照明控制系統，綜合了自動控制、網絡通信、現場總線、嵌入式軟件、照明技術等多方面的知識，系統地考慮整個智能照明系統的總體結構、主要性能和關鍵技術，吸收國外同類系統的優點，并結合中國市場的實際情況，形成一套技術水平高、性能穩定可靠、成本較低、適用于各類建筑場所的智能照明控制系統。

巨川電氣智能照明控制系統圖

智能照明控制系統中每個執行模塊或每個面板作為總線中的一個節點，節點之間通過手拉手方式相連。所有執行模塊均采用35MM標準導軌安裝方式，易于檢修和更換。

（1）、控制概述：

現代化的辦公樓不單單只是為作辦公用的場所，它代表著公司的形象并應該符合時代發展的潮流。在辦公樓諸多的因素當中，節能安全是不可忽視的重要因素；這在智能控制上面就需要重點考慮：

1、對各個層的公共辦公區域、衛生間的燈光、風機盤管、排氣扇、電動窗簾/平推窗、緊急照明等進行智能控制。

2、對多功能廳、會議室報告廳的燈光、調光、電動窗簾、投影幕布、風機盤管、電視、投影機等AV設備進行智能控制。

3、對各樓層的電梯廳、公共通道實行分時段分二路控制，各樓層通道等公共場所的照明實行分時段分三路控制；下班后轉為紅外線人體移動感應控制。

4、對靠近窗戶的燈光實現亮度自動感應控制，例如：在正常辦公時打開所有的燈，清掃時打開某些回路即可。對于靠近窗口處，可充分利用自然采光，在采光較好的情況下適當關閉一些回路以節省能源。

5、對于大堂、接待區的燈光實行定時分時段控制、亮度感應控制、單獨和集中控制等方式。

6、智能時鐘管理器對室外泛光照明根據不同的日期設休息日、節假日、重大節日三種場景進行自動定時控制控制；根據室外不同的亮度實現自動場景控制。

7、對領導辦公室，進行燈光、調光、恒照度、電動窗簾、風機盤管控制。

8、對停車場、地下車庫的燈光、通風排氣扇、緊急照明進行智能控制。

9、對裙樓商場的燈光、調光、電動窗簾、電動天窗、風機盤管、緊急照明等進行智能控制。

10、對大樓幕墻、通風、遮陽，控制電動窗簾、電動天窗、平推窗、通風百葉、遮陽百葉。

11、在設計中將按照樓層原有回路分配照明回路，可將整個辦公大樓的照明系統連為一個網絡。

在控制功能上考慮在不同的使用情況下可以打開不同數量的回路，可以將整個照明系統作為一個子系統納入樓宇自控系統中統一管理。不僅在現場可以控制各個區域的燈光，還可通過中央監控系統對照明狀況進行監控，既方便了物業管理又可節約能源。在增加這些功能時，采用傳統的設計方法很難實現。利用樓宇自控系統實現時又具有一定的局限性。因此采用CAN-BUS智能辦公控制系統，在滿足上述各種要求的同時簡化了線路，豐富了使用功能，大大降低今后的維護管理費用。

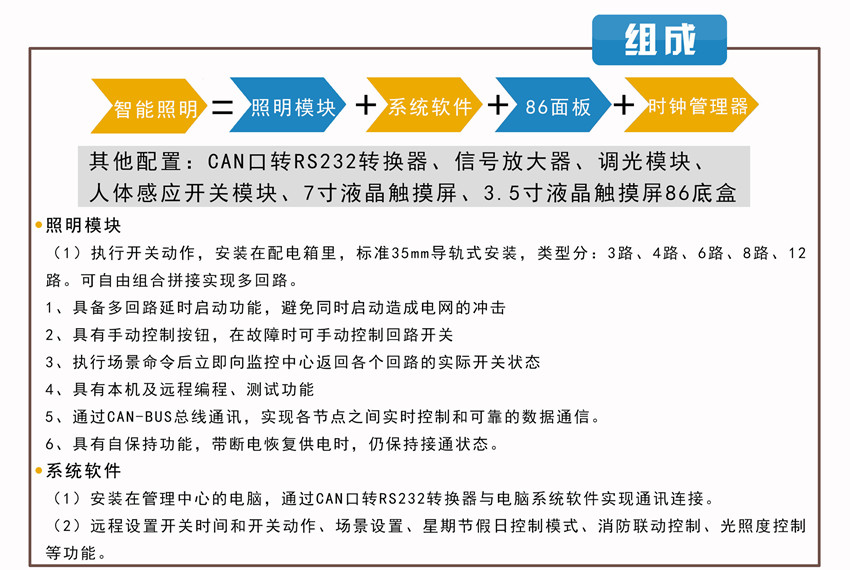

智能照明控制系統的組成

（2）、具體控制說明：

在設計方案中采用CAN-BUS系統輸出元件控制各個回路，在各個主要出口處設置了智能按鍵面板，通過面板一鍵控制區域內的照明。系統輸出元件分散安裝在各強電井內，減少?gòu)?qiáng)電線纜的長度，方便維護。各個區域的面板開關等布局確定后根據需要就近安裝。

整個大樓的辦公區域照明上班時間自動亮燈，下班后自動關燈。當某些區域需要照明時，可以通過現場的智能按鍵面板打開相應的回路。在靠近窗口的位置設置亮度傳感器感應室內亮度，自動控制某些回路的開關達到節能的目的。

1、董事長辦公室

在董事長辦公室安裝智能觸摸控制面板，以實現場景控制、空調控制、背景音樂控制、燈光控制、窗簾控制、電視控制、安防控制等。

這些場景控制可以實現，如“會客模式”、“會議模式”、“工作模式”、“討論模式”、“休閑模式”、“全開模式”、“全關模式”、“清潔模式”等智能控制場景模式。

“會客模式”：有客人來訪，只需輕點5寸觸摸面板切換至"會客模式"，窗簾自動打開，房間內的水晶燈打開，為我們營造出熱情好客的燈光氛圍。

“會議模式”：將面板切換至“會議模式”，燈管全部打開、窗簾自動關閉、空調自動打開并調節到合適的溫度。

“工作模式”：將面板切換至“工作模式”，窗簾自動打開、燈光自動關閉，空調自動打開。

“討論模式”：當我們需要討論工作時，將面板切換至“討論模式”，則燈光打開部分、窗簾關閉、空調自動打開、電視機自動關閉，為我們創造一個安靜舒適的討論空間。

“休閑模式”：將面板切換至“休閑模式”，室內燈光調節成柔和的燈光，營造出溫馨祥和的燈光氛圍，窗簾打開，即節省了能源，也給人以寧?kù)o祥和的舒適心情。

“全開模式”：將面板切換至“全關模式”，空調、電視、窗簾、照明全部打開。

“全關模式”：將面板切換至“全關模式”，空調、電視、窗簾、照明全部關閉。

“清潔模式”：大部分燈光關閉、空調關閉、音樂自動關閉，只留下餐廳上方少數的燈光亮起，即能滿足我們清掃衛生時的基本照明，又實現了節能的目的。

在董事長辦公室安裝四路紅外發射器一個，用來實現對空調的智能控制。

在董事長辦公室安裝四路通用接口一個，用來接入其他的面板。

2、景觀區

在景觀區安裝智能觸摸控制面板，這些場景控制可以實現，如“LED燈帶變換模式”、“調光模式”、“觀景模式”、“全開模式”、“全關模式”、“清潔模式”、“休假模式”等智能場景模式。

“LED燈帶變換模式”：當有客戶來到的時候，我們可以輕點面板，將面板切換至“LED燈帶變換模式”則安裝在景觀區的LED燈帶就會有節奏的變換顏色，帶給客戶煥然一新的感覺。并且我們可以更好的欣賞景觀和得到休閑舒適的精神享受。

“調光模式”：將面板切換至“調光模式”，我們可以根據自己的需要變換和調節燈光的明暗度，及方便又節能。

“觀景模式”：將面板切換至“觀景模式”，則部分射燈打開，照亮景觀區域的景色，窗簾打開，可以使我們更好的觀景，既方便又節能。

在景觀區安裝四路通用接口一個，用來接入其他的面板。

3、休閑區

在休閑區的入口處安裝智能觸摸控制面板，燈光設置多個場景：“全開模式”、“全關模式”、“清潔模式”、“休閑模式”、“閱讀模式”等。

全開模式：按一下面板上的“全開模式"，系統自動將休息區的燈全部打開。

全關模式：按一下面板上的“全關模式”，系統將自動關閉電視、空調、燈光、窗簾等設備，做到即簡便又節能。

4、休息室

在休息區的入口處安裝智能觸摸控制面板，燈光設置多個場景：“全開模式”、“全關模式”、“清潔模式”、“休閑模式”、“閱讀模式”等。

全開模式：按一下面板上的“全開模式"，系統自動將休息區的燈全部打開。

在休息區的床頭安裝智能觸摸控制面板。燈光設置多個場景： “晨起模式”、“閱讀模式”、“睡眠模式”、“夜起模式”、“關公共空間模式”等。例如：

晨起模式：早上通過床頭柜的控制面板選擇“晨起模式”，窗簾開啟，清晨明媚的陽光灑滿整個房間，起床時仿佛置身于清晨的大自然中，新的一天從清新愉悅中開始。

閱讀模式：按一下面板上的“閱讀模式"，窗簾關閉，閱讀燈打開，其他燈關閉，讓我們?cè)诠ぷ鏖e暇之余能夠安靜的看上一本自己喜歡的書，靜靜的享受這溫暖靜逸的休閑生活。

睡眠模式：董事長休息時，按一下面板上的“睡眠模式"，房間所有燈緩緩關閉，窗簾自動關閉，使您可以安然的進入夢鄉。

夜起模式：晚上要去洗手間，按一下面板上的“夜起模式"，床頭燈微微亮起，夜燈緩緩亮起，洗手間燈亮起，上床后再次觸碰觸摸“夜起模式”按鍵又恢復至“睡眠模式”使您可以繼續進入甜美的夢境。

關公共空間模式：按一下面板上的“關公共空間模式"，客廳燈關閉，窗簾自動關閉，空調自動關閉，系統開始布防。

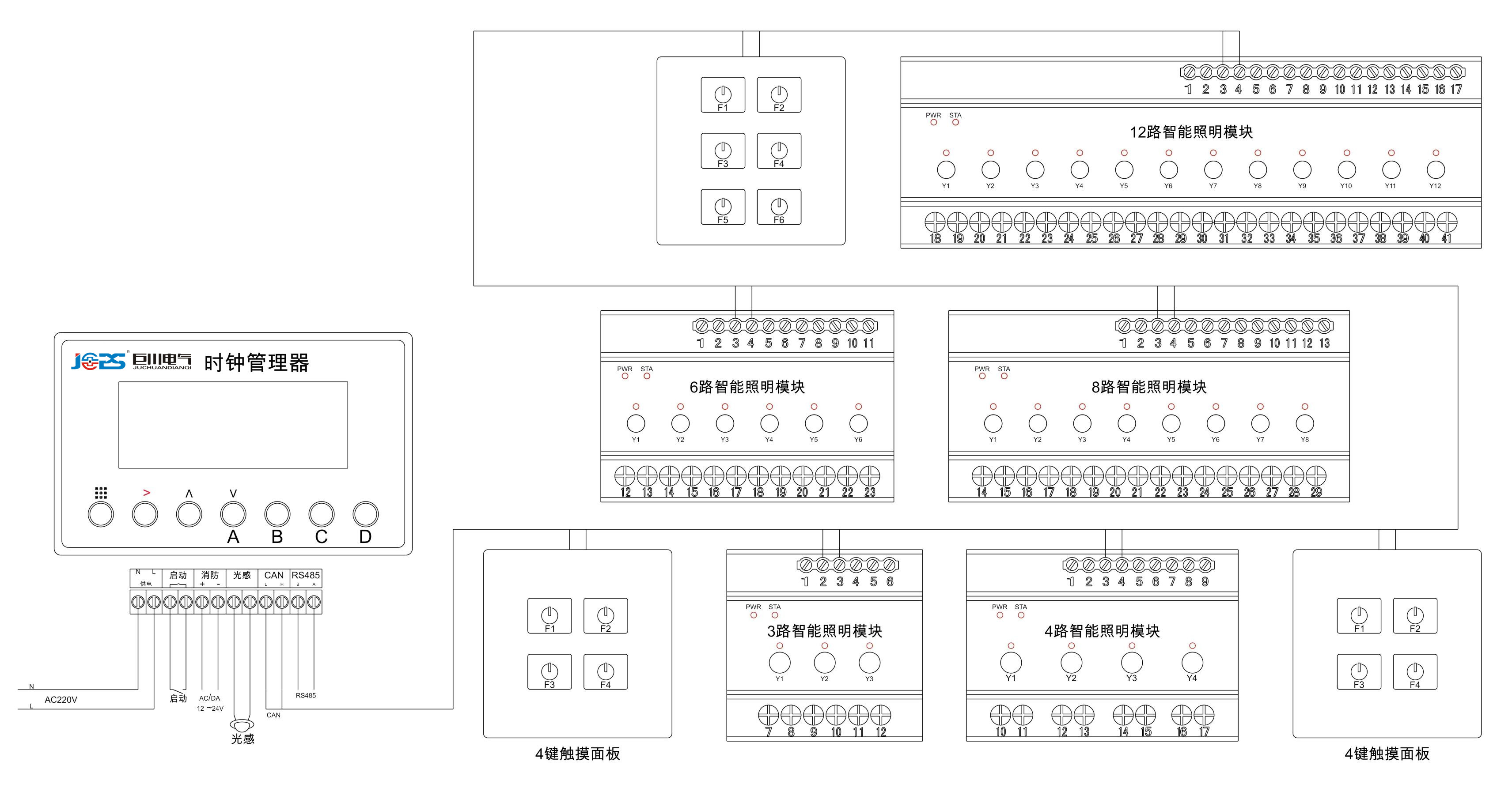

智能照明控制系統的拓?fù)鋱D:

智能照明控制系統拓?fù)鋱D

5、洽談區

在洽談區安裝智能觸摸控制面板，觸摸面板是一個具備場景控制、空調控制、背景音樂控制、燈光控制、窗簾控制、電視控制、安防控制的集中控制平臺，

這些場景控制可以實現，如“洽談模式”、“會客模式”、“討論模式”、“電視模式”、“休閑模式”、“全開模式”、“全關模式”、“清潔模式”等智能場景模式。

“洽談模式”：當我們需要討論工作時，將面板切換至“洽談模式”，則燈光打開部分、窗簾關閉、空調自動打開、電視機自動關閉，為我們創造一個安靜舒適的討論空間。

“電視模式”：將面板切換至“電視模式”，電視機自動打開，窗簾自動關閉，視頻裝換至機頂盒。

“全開模式”：將面板切換至“全關模式”，空調、電視、窗簾、照明全部打開。

“全關模式”：將面板切換至“全關模式”，空調、電視、窗簾、照明全部關閉。

“清潔模式”：將面板切換至“清潔模式”，窗簾自動打開，客廳筒燈打開，保持室內的基本照明，節約了我們能源的使用。

在洽談區安裝四路紅外發射器一個，用來實現對空調的智能控制。

在洽談區安裝四路通用接口一個，用來接入其他的面板。

智能照明控制系統型號有：

HLC.PRL.1058 HLC.PRL.1054 HLC.PRL.10512 HLC.PRL.10312 HLC.PRL.1034 HLC.PRL.1038 HLC.PRL.1048 HLC.PRL.1044 HLC.PRL.10412

HRL-R0816 HRL-R0416 HRL-R1216

SA/S6.10.1 SA/S 2.16.6.1 SA/S 12.20.6.1 SV/S30.320.5 SA/S12.16.5S SA/S 2.20.6.1

LCZ-K-10/16 LCZ-K0316 LCZ-K0616 LCZ-K-8/16 LCZ-K0916 LCZ-K01 LCZ-K12 LCZ-K-1/16

4-HLC1012-YY 2-HLC1012-YY A1-MLC13412-16 A1-MLC-13512/20A

TLYZK-L10/16 TLY-02L09/16

BFS.LT/4.16.1 BFS.LT/8.16.1

LTOM-308-16 LTOM-304-16 LTOM-304-4 LTOM-3012-16 LTOM-3010-16 LTOM-208-16

PMAC-RM0416B PMAC-RM0816B PMAC-RM1216B PMAC-PWR01 PMAC-RM1016B PMAC-RM0616B

ASF.RL8.16AZSF ASF.RL.10.16A ASF.RL6.16AZSF ASF.RL12.16AZSF ASF.RL4.16AZSF ASF.RL9.16AZSF

ASF.DM8.10A ASF.DM6.10A ASF.PW.24V ASF.RL.3.16A ASF.DM.12.10A12路調光箱

DF/B-10S/KG DF/B-9S/KG EX/DI.4.10 J1-9SYE KA-R08-16.1

JZ-HDL-MR0810 JZ-HDL-MR0610 JZ-HDL-MR0410 中一電氣 ZY0916 VSR0410

DBC1220GL BA/R1216.2 BA/R0416.2 BA/R0816.2

YL-MR0816 YL-MR0616

ASLC-S6/16 ASL100-F1-2 ASL100-F2-4 ASL100-F4-8 ASL100-P640-30

WR-KG0816D ZR0416 GT-R0416A GT-D0215A 2路1.5A調光執行模塊 MC8-0416R

ET-R0416A SCS0416S JL0416KG JL0416KGZS CR0416A FD-0416

BQCMC01-0416 BQIR01-0420 RKL-M04-0416 DSM0420.F SR0416AD

6、接待室

在接待室安裝智能觸摸控制面板，觸摸面板是一個具備場景控制、空調控制、背景音樂控制、燈光控制、窗簾控制、電視控制、安防控制的集中控制平臺，

這些場景控制可以實現，如“接待模式”、“會客模式”、“討論模式”、“電視模式”、“休閑模式”、“全開模式”、“全關模式”、“清潔模式”等智能場景模式。

“接待模式”：當我們需要討論工作時，將面板切換至“洽談模式”，則燈光打開部分、窗簾關閉、空調自動打開、讓我們開心的迎接客人的到來。

“全開模式”：將面板切換至“全關模式”，空調、電視、窗簾、照明全部打開。

“全關模式”：將面板切換至“全關模式”，空調、電視、窗簾、照明全部關閉。

“清潔模式”：將面板切換至“清潔模式”，窗簾自動打開，客廳筒燈打開，保持室內的基本照明，節約了我們能源的使用。

在接待室安裝四路紅外發射器一個，用來實現對空調的智能控制。

在接待室安裝四路通用接口一個，用來接入其他的面板。

7、玄關

在玄關處安裝一個5寸觸摸面板，用來控制照明和空調等。

在玄關安裝四路通用接口一個，用來接入其他的面板。

8、文檔室

在文檔室安裝一個5寸觸摸面板，用來控制照明和空調等。

在文檔室安裝四路通用接口一個，用來接入其他的面板。

9、洗手間一

在衛生間的天花板上安裝一個二合一人體傳感器，當傳感器感應到有人來時就自動打開，人走過后又自動關閉。實現了人來燈亮，人走燈滅的節能效果，這樣也避免了主人夜間摸黑上衛生間在衛生間滑到的危險。

10、洗手間二

巨川電氣智能照明控制系統的設計標準：

l《建筑智能化系統工程設計管理暫行規定》(建設部1997-290)

l《民用建筑電氣設計規范》(JCJ/T16-92)

l《智能建筑設計標準》(DBJ-08-47-95)

l《電氣裝置工程施工及驗收規范》(GBJ232-82)

l《智能建筑設計標準》(GB／T 50314—2006)

l《民用建筑電氣設計規范》（JGJ/T16）

l《低壓配電設計規范》（GB 50054）

l《電氣裝置安裝工程施工及驗收規范》（GBJ/232）

l《智能建筑設計標準》GB/T50314-2000

其他現行相關國家規范、產品標準和地方法規
