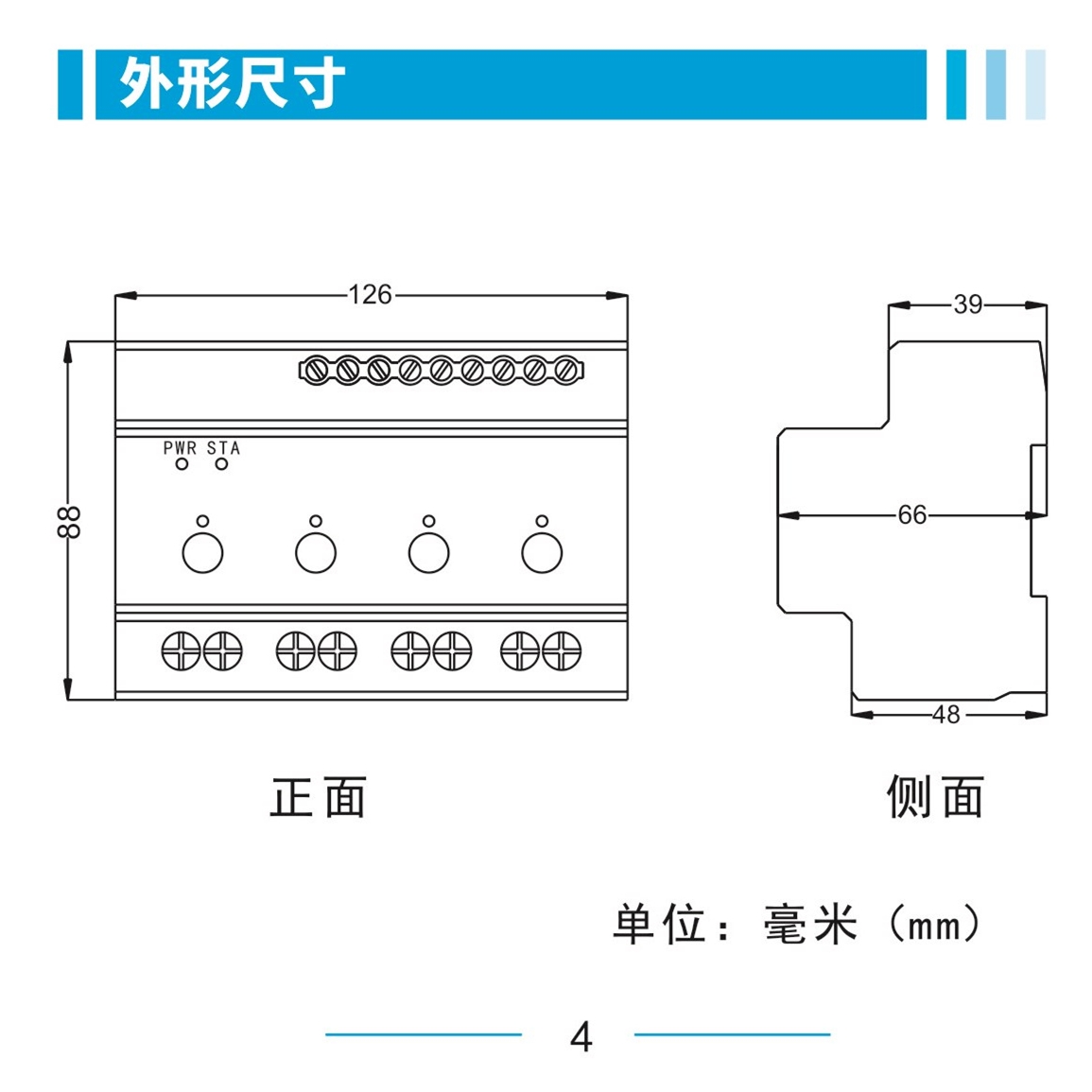

TXA204A尺寸 TXA204B圖片 TXA204C價格 TXA204D 照明控制模塊  來源：http://www.wwwtbr.com/

 12路智能照明模塊  4路智能照明模塊  8路智能照明模塊 16路智能照明模塊

智能照明模塊

智能照明模塊是控制樓宇照明電控集中操作，對樓宇中的照明燈控部分實現定時、自動、人性化的智能控制，使整棟大廈電控集中在控制室操作，應用在大廈照明、酒店照明、學校照明、醫院照明、地鐵照明等等使用。

特點

1.6回路輸出控制，每回路過電流16A，獨立操作每回路功能開關。

2.端子接口接2.52線，直線直出直入，無需拐彎和轉線。

3.通訊和電源接口使用插接式端子。

4.智能照明模塊的CPU芯片使用國外進口。

5.智能照明模塊面板上有6個手動按鈕，手動操作回路功能。

6.模塊安裝接線大小與正泰1P漏電開關6個一樣，節點接線一樣。

7.智能照明模塊內置有H-BUS接口，模塊通訊使用CAN或者485通訊方式。

功能配置

工作電壓：AC 12V(交直流兩用)

負載能力：≤16A每路

工作溫度：-45℃~70℃

掉電維持：>10年

功率損耗：≤1.2W

控制回路：6回路接點16A

消防功能：消防1路，常開點。

工作方式

手動操作：智能照明模塊面板設計6個按鍵，手動按開燈關燈。

自動操作：面板上黑色按鍵是手動自動切換按鍵，在系統設定好的程序后，按黑色按鍵完成自動運行。

面板操作：多個智能照明模塊使用面板控制，面板設置模塊站號后，有32種場景模式操作。

系統操作：樓宇中的智能照明模塊串聯接到終端，使用巨川照明系統操作。

用途效果

1.智能照明模塊的時控控制

智能照明模塊在系統中設定開燈關燈時間，在到達設定好的時間后，自動開燈及關燈，時控控制在系統精確到每回路設定不同的開燈關燈時間，時間設定范圍精確到每秒為單位。

2.智能照明模塊自動控制

選擇自動控制必須在智能照明模塊或系統上勾上自動功能，在時控控制的時間設定好之后，勾上自動控制功能，在到達設定的時間自動開燈關燈，每天自動循環，在節日中可選擇某天不用循環，取消選擇的節日自動開燈關燈功能。

3.消防功能

在樓宇電控中出現火災時，消防功能會通過消防感應器感應到火災，自動關閉電源，防止電線失火。

4.智能照明模塊在系統控制

必須把樓宇中的所有智能照明模塊通訊接口用雙絞屏蔽線連接到系統終端里，終端安裝巨川照明系統，整個樓宇照明系統就完成，把終端安裝控制室內，在控制室控制整個大樓已經安裝智能照明模塊的電控部。
