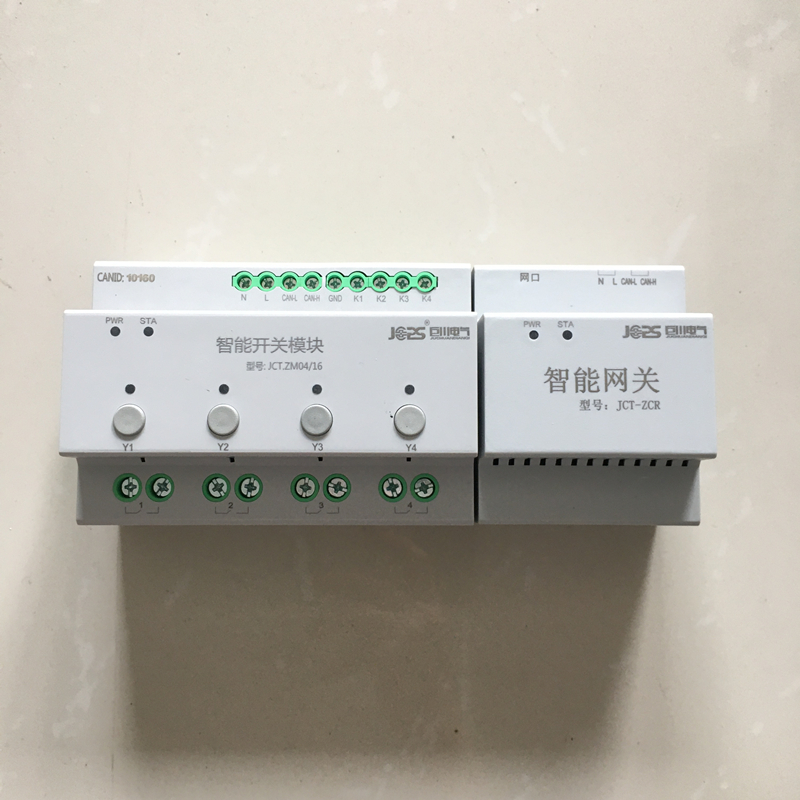

智能照明控制模塊通常用于各類燈光負載的關控制。控制器面板具備每個回路的運行指示燈和關狀態指示燈，通過旁路的手動控制關可以對每個操作回路進行獨立的手動控制，同時可以支持接入到控制系統，進行更加豐富的場景控制。照明控制器采用標準DIN35導軌，接線采用插拔式接線端子，便于工程方面的和維護。通過本地的狀態指示燈、LCD中文液晶人機界面，和菜單按鍵，使得產品的調試和日常設置變得非常輕松，控制器預留了消防聯動接口，實現消防報系統的聯鎖控制。
     由于在導通期間，Vds與Ids的值都很小，和8位示波器的量化誤差相當。可以將Vds波形導通時的波形放大觀察，同樣也會出現前文提到的臺階狀現象。而HRO的高分辨率特性使這種誤差大大減小。通過對比測試，8位示波器測量的導通損耗是1.5W，HRO測量的導通損耗是688mW。使用低分辨率示波器的工程師，也許會花費很多精力物力去降低導通損耗，殊不知測量結果主要是量化誤差。


技術參數說明：

工作電壓：24v（安全低壓的產品）

工作電流：0.5A （安全低壓的智能模塊產品）

環境溫度：-45℃+70℃（能在惡劣壞境下工作，抗干擾能力錢強）

消防輸入： 無源關量消防信號輸入

手動關： 模塊設有手動按鈕

遠程控制： 通過面板和電腦直接控制

延時關： 延時/關延時功能

方式：標準35mm導軌式



	產品名稱	單位	數量	品牌及型號
一	DK2000-CSN0416M 4路16A開關控制模塊配置清單
1	7寸WEB組態觸控面板	臺	1	上海迪控CNCOMATE        DK2000-W7-1041
2	多功能全彩觸控屏智能照明操作面板 5寸(電容屏),標準86底盒安裝	只	1	上海迪控CNCOMATE     DK2000-OPT501
3	4路\16A磁保持開關量控制模塊 軌道式(俱LCD顯示可設置操作、免編程、定時、手動機械開關,經緯時控,消防強啟,2AI,2DI輸入端口)	只	1	上海迪控CNCOMATE     DK2000-CSN0416M,DK2000-CSN0816M   162(W)*90(H)*63(D)mm
4	6路\16A磁保持開關量控制模塊 軌道式(俱LCD顯示可設置操作、免編程、定時、手動機械開關,經緯時控,消防強啟,2AI,2DI輸入端口)	只	1	上海迪控CNCOMATE     DK2000-CSN0616M,  198(W)*90(H)*63(D)mm
5	4路5A 0-220V前沿調光器，軌道式(4路總電流20A，單路最大電流9A,俱LCD顯示可設置操作、免編程、定時、經緯時控,消防強啟,2AI,2DI輸入端口）	只	1	上海迪控CNCOMATE     DK2000-CDV0405, 288(W)*90(H)*63(D)mm
6	2路窗簾控制模塊 軌道式    (俱LCD顯示可設置操作、免編程、定時、手動開/合按鈕,經緯時控,2AI,2DI輸入端口）	只	1	上海迪控CNCOMATE   DK2000-CC0206 162(W)*90(H)*63(D)mm
7	開關模塊專用開關電源(外協產品)DC24V,1.5A,導軌式安裝	只	1	上海迪控CNCOMATE   DK2000-HDR-30-24   W35*H90*D54.5mm
