巨川電氣智能照明控制系統解決方案  來源:http://www.wwwtbr.com/

JCT系列智能照明控制系統介紹

一、概述

智能照明控制巨川電氣是基于計算機技術、自動控制、網絡通信、現場總線，嵌入式軟件等多方面技術組成的分布式控制管理系統，來實現照明設備智能化集中管理和控制，具有定時控制、聯動控制、場景模式、遠程控制等功能，控制方式智能靈活、從而達到良好的節能效果、有效延長燈具的壽命、管理維護方便、改善工作環境和提高工作效率；為現代化智能照明行業提供科學管理水平、節能減排、精簡人員、節省運營成本和提高服務質量的一套完整信息化建設及智能控制的系統解決方案。

二、功能特點

（既提高照明系統的控制和管理水平，減少照明系統的維護成本；也可以節約能源，減少照明系統的運營成本。）

1、控制模式：實現單點、多點、區域、群組控制場景預設、定時開關、亮度調節、紅外探測、光感控制、消防聯動、集中監控、遠程控制等智能控制任務

2、模塊化：系統是全數字、模塊化、分布式總線型控制系統，并將控制功能分散給各功能模塊，以提高安全性，中央處理器與模塊之間通過CAN-BUS總線直接通訊，以實現靈活控制。

3、定時控制：可以對燈光的定時開關進行定義，亮度的調節、場景設置等

4、緊急手動功能：開關模塊具備每路手動開關功能，在緊急情況下，對照明回路進行開關燈的手動操控，在線路及模塊損壞的情況下仍不影響整套系統使用。

5、斷電保存功能：市電斷電后，模塊能保持原有的設置數據，來電就能正常工作。

6、安全可靠：整個系統通過CAN-BUS總線通信，無需網關、無需服務器主機，安全可靠，安裝操作方便。

三、控制方式

1、時間編程

根據預先定義的時間、自動開啟或關閉回路或部分回路或場景回路

2、本地手動控制

如遇到特殊情況時，可利用智能面板強制手動控制各個照明回路的開關，可可以在開關模塊上手動控制。

3、多地控制

用戶可在多個位置放置智能面板，通過CAN總線通信，可實現多地控制。

4、場景控制

用戶可預先設定控制方式相同的回路為一個場景，設置完成后可通過場景選擇一鍵開關場景回路

5、應急處理控制

在接收到安防、消防系統的報警后，自動將制定區域照明全部打開

6、外部信息控制

控制器可以接受紅外移動探測器的信號，實現人、車來時開燈、走時關燈；也可以接受光照度探測器的信號，當現場光照度低于設定值，自動開啟全部燈光。

7、系統遠程控制

照明產品通過CAN總線，借用CAN口轉RS232接口與電腦軟件系統通訊上，實現遠程控制和管理。

?系統能顯示各個控制器每個回路的工作狀態

?可以遠程手動控制每路輸出

?每路可設置10段定時（每路設定延時開關功能）

星期模式、節假日模式（新歷農歷均可設定）

④光控功能和消防聯動以及場景組合遠程設置

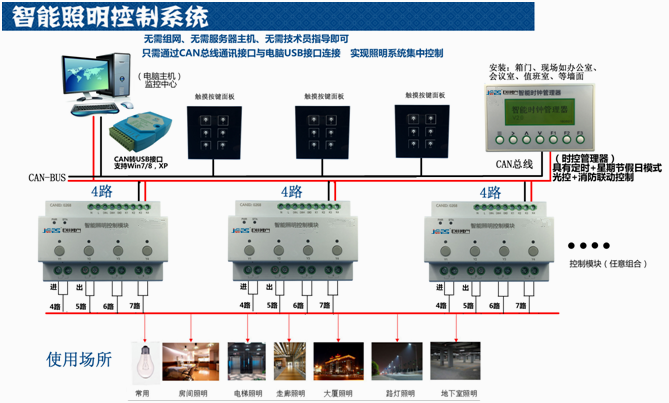

四、系統架構

五、產品組成

智能照明=智能照明模塊+系統軟件+86面板+時控管理器

其他配置：CAN口轉RS232轉換器、信號放大器、調光模塊、紅外感應模塊、7寸液晶觸摸屏、3.5寸液晶觸摸屏86底盒

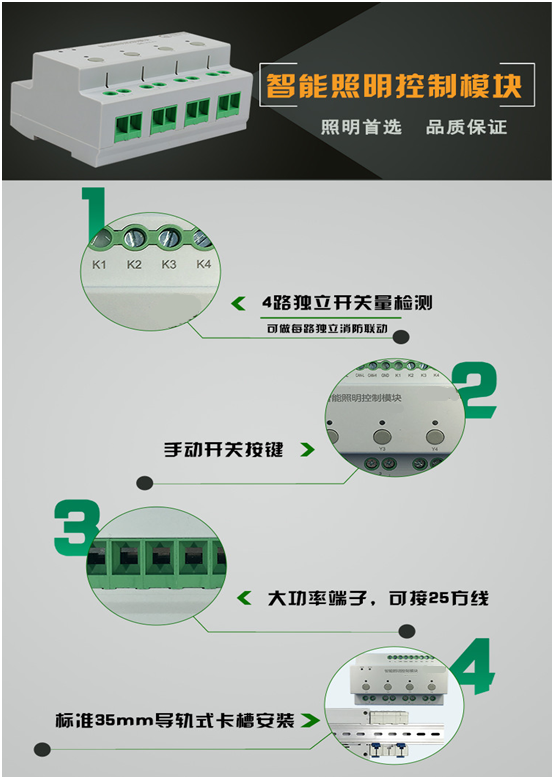

1、照明模塊

1）執行開關動作，安裝在配電箱里，標準35mm導軌式安裝，類型分：3路、4路、6路、8路、12路。可自由組合拼接實現多回路。

功能特點：

①具備多回路延時啟動功能，避免同時啟動造成電網的沖擊

②具有手動控制按鈕，在故障時可手動控制回路開關

③執行場景命令后立即向監控中心返回各個回路的實際開關狀態

④具有本機及遠程編程、測試功能

⑤通過CAN-BUS總線通訊，實現各節點之間實時控制和可靠的數據通信。

2、系統軟件

1）安裝在管理中心的電腦，通過CAN口轉RS232轉換器與電腦系統軟件實現通訊連接。

2）遠程設置開關時間和開關動作、場景設置、星期節假日控制模式、消防聯動控制、光照度控制等功能。

3、86面板

1）安裝在任意位置，實現場景模式控制

2）面板按鈕模式：4鍵、6鍵等類型，通訊采用C-BUS總線通訊方式，可編程場景控制，單多回路調節，具有遠程編程和管理功能。

4、時鐘管理器

1）安裝在配電箱的門上或安裝在現場如辦公室、會議室、值班室、等墻面，可對所有照明模塊每路進行現場設置和控制。

2）帶16段定時開關設置、星期模式、節假日模式、光照度設定控制、消防聯動控制等功能。

5、7寸液晶觸摸屏面板（可配置：3.5寸86底盒型）

1、功能特點：

1）多路多模塊多場景設定與控制、單模塊全開全關

2）手動開關，聯動反饋型

3）時鐘顯示、調光預設

4）具有遠程編程和管理功能

5）CANBUS總線通訊方式

2、應用方式

1）安裝方式：安裝在配電箱的門上或安裝在現場如辦公室、會議室、值班室、等墻面，可對所有照明模塊每路進行現場設置和控制。

6、調光模塊（兩款類型）

1、4路5A可控硅調光模塊

可控制4路1KW的射燈、筒燈和白熾燈等電壓調光，輸出調光類型為前沿波調光。

性能描述：

1、標準35mm導軌式安裝占4個開關位

2、具有4路獨立輸出，每路最大提供5A即1000W

3、每個回路具有低端限幅、高端限幅、最大限幅以適應不同的負載

4、采用CANBUS總線通訊

5、每個回路具有獨立的標示，標示名稱存儲在模塊里面

6、支持在線刷新新程序

技術參數：

工作電壓AC 220V （無需電源模塊，取電方便）

工作環境-40~85℃，濕度：< 90%

通訊接口CANBUS總線通訊（2芯線）

輸出回路4路可控硅前沿調光

每路輸出功率5A

保護需外接斷路器

安裝方式標準35mm導軌式安裝

外觀尺寸90*88*66mm

重量450g

2、4路0-10V信號調光模塊

含4路智能控制模塊可獨立控制4路6600W（阻性）燈具的開關，4路0-10V調光模塊可對射燈、筒燈、鈉燈調光、配合0-10V調光變壓器對日光燈、LED燈等燈具調光。

性能特點：

1、標準導軌式安裝占4個開關位

2、提供4路0-10V調光信號

3、可設置各回路的調光亮度值

4、0%—100%等級調光，實現真正線性調光

5、支持在線刷新程序

技術參數：

工作電壓AC 220V （無需電源模塊，取電方便）

工作環境-40~85℃，濕度：< 90%

通訊接口CANBUS總線通訊（2芯線）

輸出回路4路

輸出信息0-10V信號輸出

調光參數4*40MA電流

安裝方式標準35mm導軌式安裝

外觀尺寸90*88*66mm

重量450g

六、工作方式：

方案一、每路模塊帶手動開關按鍵，可手動控制，方便現場檢測或緊急情況手動開關使用。

智能照明模塊—技術參數

工作電壓AC 220V 50HZ

工作環境-40～85℃，濕度<90%

單路工作電流16A或30A

輸入端口CAN-BUS/消防接口/外部信號

輸出回路3路/4路/6路/8路/12路

消防聯動AC/DC12~24V無源信號反饋

通訊接口CAN-BUS總線

通訊距離1200M

外部信號接口干接點

外形尺寸

JCT.ZM03/16 3路模塊(16A)：90(長)×88(寬)×66(高)

JCT.ZM04/30 4路模塊(30A)：126(長)×88(寬)×66(高)

JCT.ZM06/16 6路模塊(16A)：144(長)×88(寬)×66(高)

JCT.ZM08/16 8路模塊(16A)：185(長)×88(寬)×66(高)

JCT.ZM12/16 12路模塊(16A)：266(長)*88(寬)*66(高)

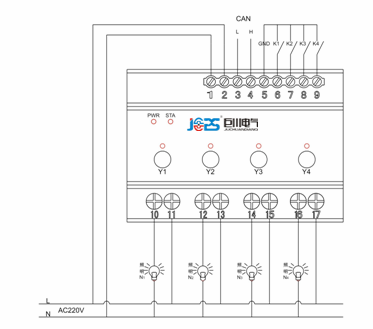

產品接線：

方案二：86可編程面板：

4鍵、6鍵可編程面板可選，具有遠程編程和管理功能，如：單開、單關、全開、全關、觸發場景、組控制，交叉控制，多點控制各個模塊等。

技術參數

工作電壓AC/DC 12～24V

工作溫度-40～55℃，濕度20～90%

按鍵類型4、6，場景組合設計

通訊協議CAN-BUS

產品尺寸86*86*35mm（L*W*H）

體積重量0.3KG

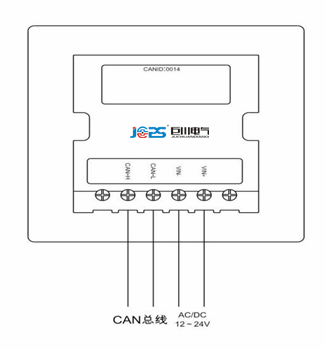

86面板接線圖

方案三：智能時控管理器

通過CAN-BUS總線與智能照明控制模塊通訊，控制器帶16段定時開關設置、星期模式、節假日模式、光照度設定控制、消防聯動控制等功能，需在系統軟件配置好每個模塊每個回路的功能設置。

安裝方式：面板式安裝，方式：配電箱的門上、現場如：辦公室、會議室、值班室等墻面

顯示功能能顯示當前年月日、時分秒

能顯示農歷時間

能顯示當前的光照值

接口功能CAN-BUS通訊接口

消防聯動控制信號

光感信號控制接口

外部信號控制接口

控制功能內含電源模塊、16段定時設置、星期選擇、節假日控制模式設置、消防聯動、光控設置，CANBUS通訊、開關狀態隨時反饋到監控中心。

工作電壓AC 220V 50HZ   /  溫度：-20～75℃

產品接線圖

方案四：電腦集中控制，組網控制，CAN總線：

一、將所有模塊通過CAN-BUS總線并聯連接到電腦系統中集中操作，借助CAN口轉USB接口與電腦系統實現通訊，可設置時間等開關參數，遠程開關動作、場景模式、集中管理每個照明模塊控制功能等。

二、中間可添加面板控制或需要控制的產品和功能，CAN-BUS系統中可添加調光模塊、人體紅外、煙感雷達等感應產品。拓展功能性強，系統控制靈活方便。

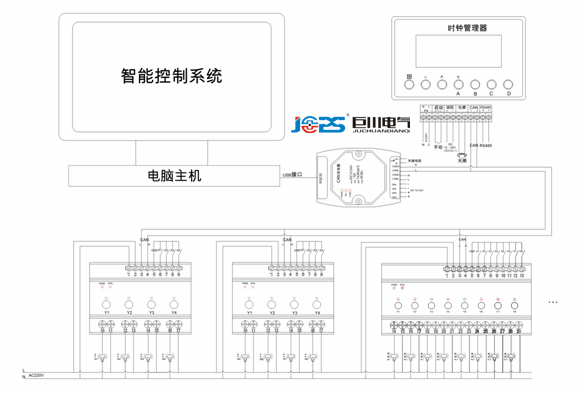

智能照明模塊與模塊之間組網結構圖：

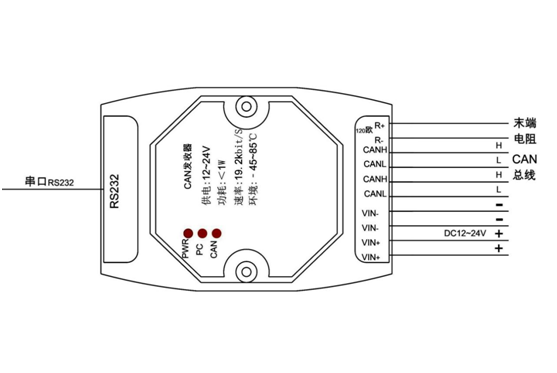

CAN口轉RS232通訊接口：

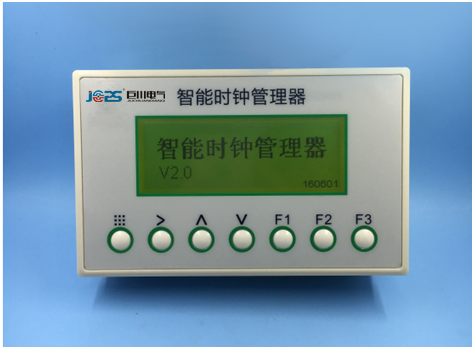

時鐘管理器操作手冊

在主畫面里，按‘ ’鍵，進入頁面選擇畫面，輸入要打開的頁面編號，按‘ ’鍵，如果該編號頁面存在，則進入該頁面，否則返回主畫面，頁面編號分配如下列表：

頁面編碼

編碼頁面描述

001系統時間設置

002時控-設置

003節假日-時控設置

004節假日設置

005光控設置

006消防設置

按鍵定義

名稱功能

菜單/確定

光標

增加/翻頁

減少/翻頁

F1無（暫時無功能）

F2無（暫時無功能）

F3無（暫時無功能）

主畫面上顯示當天新歷的日期和星期，農歷、當前的時、分、秒，以及顯示當前光照亮度等級，給光控功能設置做參考。

1、控制器在投入使用前，先設定日期和時間、當地的經度和緯度，以及時區（中國默認是8時區）等設置，這樣控制器才準確地計算當地的天亮天黑時間，控制器主頁準確顯示當前天黑天亮時間。

注：修改完必須移動光標進行數值保存，如果直接按‘SET’返回主畫面，則剛才修改的值會失效。

分時控設置分為經緯控制（經緯時控）和固定控制（普通定時）兩種控制，經緯時控依據經緯度算法計算得出當地每天日出日落時間，根據一年四季變化規律自動調整。

時控設置頁面介紹：

1、頁面左上角顯示：05:39是當地當天天亮時間；頁面右上角顯示：19:04是當地當天天黑時間；

2、時段：一共可設置16段定時，001代表第一段，可以選擇001-016

舉例：

“ ”表示“開燈”時間設置，“ ”表示“關燈”時間設置，可選擇兩種工作模式：經緯和固定

第一種：“經緯”表示選擇經緯時控功能，基于在<系統參數設置>設置好當地經緯度值，控制器自動計算出當天天黑天亮時間，根據<時控設置>頁面左右兩角分別顯示天黑天亮的時間來填寫改時間段，控制時間就可以自動精準地按照每天日出日落時間來執行開關動作，無需人為去修改，據一年四季變化規律自動調整。

第二種：“固定”表示選擇普通定時功能，自由設定開關設置，時間設置范圍：1MIN～24H,當設置為00：00固定開-00：00固定關，就不參與控制。

3、“使能”表示光控功能是否啟動，“√”代表啟用光控功能，“×”代表關閉光控功能。

4、“星期控制”：每個時段都設有周一到周日啟用模式選擇，“√”啟用定時，“×”停用定時。若周日放假休息，當天不需要照明，那么讓周日這天停用定時。

節假日-時控頁面介紹：

1、頁面左上角顯示：05:39是當地當天天亮時間；頁面右上角顯示：19:04是當地當天天黑時間；

2、時段：一共可設置16段定時，001代表第一段，可以選擇001-016

舉例：

“ ”表示“開燈”時間設置，“ ”表示“關燈”時間設置，可選擇工作模式：固定。“固定”表示選擇普通定時功能，自由設定開關設置，時間設置范圍：1MIN～24H,當設置為00：00固定開-00：00固定關，就不參與控制。

3、“使能”表示節假日時控是否啟動，“√”代表啟用節假日時控，“×”代表關閉節假日時控。

節假日-設置頁面介紹：

1、序號：序號共有20個，由01至20，即一個時控管理器可以設置20個的節假日，一年時間不用更改。

2、開始時間和結束時間表示：節假日的放假時間，可以根據實際情況更改。

3、“使能”表示節假日控制是否啟動，“√”代表啟用節假日控制，“×”代表關閉節假日控制。

4、“農歷”表示中國農歷日期是否啟動，“√”代表啟用農歷計算日期，“×”代表關閉農歷計算日期。

需要根據環境光照度來參考開關燈，啟動光控功能請打上‘√’，不用時請打‘×’。

“ ”表示光照值設置的下限，代表當前光照值黑暗的環境，達到設定數值執行開燈；

“ ”表示光照值設置的上限，代表當前光照值光亮的環境，達到設定數值執行關燈。

出廠默認08接通，30斷開，是結合天黑天亮的光照值設定，用戶可以參照當前的光照強度來設定，并總結使用經驗來設置光照值。

照明控制系統需要應用到消防聯動功能，當接收到安防、消防系統的報警后，應急照明燈需要強啟功能。

1、選擇“√”，在照明管理系統可以分別設置每個模塊是否選擇消防聯動功能。

2、選擇“×”，照明管理系統就沒有開放消防聯動功能。

本產品最終解釋權歸巨川電氣所有,詳情請聯系巨川電氣!
