LORA單燈控制器接線步驟及安裝指導
LORA單燈控制器有單桿兩路雙盞燈和單桿一路單盞燈兩種規格，區域內的路燈無線終端管理到每一盞燈，對電壓、電流、功率因數、亮燈率進行監控。單燈設備內部加注密封膠，使設備具有良好的防水性，單燈控制器、雙燈控制器可內置在燈具中，也可外掛在燈桿檢修口處。

安裝方式：
巨川電氣單燈控制器可以安裝在燈具內，或者燈桿的檢修孔中，或者托盤中，或者獨立的控制箱中。
如何安裝在燈具中。如示意圖如下。

LORA單燈控制器燈具步驟：
1.接線前請確認電源完全關閉，安全帶位置檢查，打開燈具外殼，先將交流電源接到單燈控制器，接線部位需要接牢，絕緣布完全密封絕緣。
2.將LORA單燈控制器的濾波電源輸出端連接到燈具的電源電子鎮流器/高頻發生器、鎮流器或LED驅動器上，絕緣處理。
3.將巨川電氣LORA單燈控制器的信號線連到燈具的電子驅動器信號輸入端，按電氣接線接入，需區分信號線正負。
4.接線完畢檢查線路，接線部位絕緣密封處理，記錄ID。
5.確認完畢蓋上燈具外殼，固定螺絲。
6.全線安裝完畢后送電檢查。

如何安裝在燈桿檢修口中。
單燈控制器，雙燈控制器安裝在燈柱檢修口的步驟與燈具外殼相同。
1、安裝工具與材料
安裝產品使用的工具包括：電動手槍鉆，斜口鉗、剝線鉗、絕緣膠布、安全手套、安全帶（高空作業）、螺絲刀（十字、一字各一把）等。
2、固定產品所需的材料
螺釘、彈墊、墊片、卡片、雙芯護套軟線（芯線截面積 1 平方毫米）。

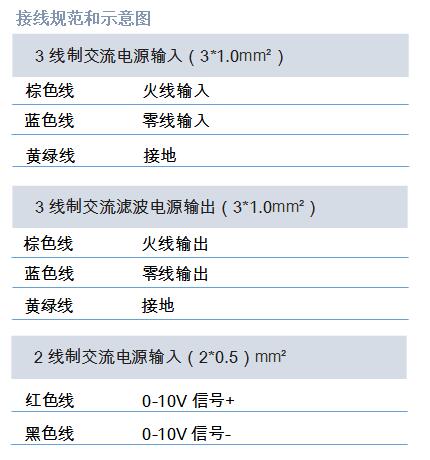

單燈控制器接線規范：

控制器外部安裝環境以及防護要求
安裝要求
a)提供兩種形態，一種為歐規接插件方式(引腳間距7.62mm)，另外一種采用自引線的方式，提供RV*1.5m2的接線電纜，預留>30cm的長度；
b)對于接插接方式，一般提供6Pin的接口，定義為N、L/1、01/12、02引線接口，含義如原理：如果是鈉燈節能型產品，則接插件的引腳定義為N、L/Il、01/C1、C2接口
c)對于采用自引線的方式，一般提供3根電纜：電纜1(藍棕電纜)為設備供電電纜：電纜2(黑白電纜)為無級調光電纜：電纜3(綠黑電纜)為路燈負載電纜：
d)供電電源可與路燈所在電源為不同的或者相同的相線支持380V的接入，但在實際應用中，建議采用同相，提高現場運行維護安全性：接線一般從供電電纜直接引出或者路燈保險熔絲前端引出，以確保路燈故障導致保險熔絲熔斷狀態下，單燈監控終端能繼續工作；
e)現場接線要求嚴格遵循國家規定的電氣安裝施工規范，設備要求采用規范的接線端子連接，不可任意連接
f)節能型單燈終端支持高壓鈉燈和LED路燈的調光控制，鈉燈型單燈節能終端無需另外的調光接口，由節能終端內部自主完成，LED路燈型單燈節能終端采用采用DC010V或者Pw接口調光接口：
g)節能型單燈終端供電電源要求與路燈所在電源為同一相線，對于鈉燈節能型設備，提供電源線、燈頭線、補償電容線，同時預留LED調光線：對于LED路燈節能型設備，提供電源線、燈頭線和LED調光引線：引出燈頭線與路燈相連。連接⊥ED路燈時，調光線與LED電源驅動調光接口相連

拓展閱讀：
控制器主要功能特點:
系統性能：巨川電氣單燈控制器與LED驅動器直接相連，通過LORA 的通訊方式與集中器實現無線通信，實現對路燈的監測、控制。每一個燈控制器都有一個固定的物理地址（UID) 和系統分配的邏輯地址，可以與地理信息系統（GIS) 相匹配。
控制調度：定時開關、亮度調節、電流電壓測量、功率因數計算和故障報警等。
功率計量：采用專用的電力計量技術，可測量電壓、電流、功率、電量等電參數及用電數量（精度達1%)
電氣性能：可控制輸出10A 220V交流電壓為給各種路燈提供電源；開關次數達10 萬次。
安全保護：輸入端能長時間承受400V交流電壓，避免因接線錯誤損壞單燈控制器。
調光控制：可輸出0～10V或PWM電壓對LED路燈以及有該調光接口的燈具進行調光。
通信標準：LoRa通訊符合LoRaWAN標準中的頻段；點對點的模式保證通訊的可靠性。傳輸距離遠，抗干擾能力強。
擴展接口：1路RS485通訊接口，采用標準Modbus 協議，可接入各類傳感器及設備；方便功能擴展。
設備安裝：NEMA標準接口，安裝方便，即插即用。
防護等級：防護等級達到IP66。

控制器電氣參數:
控制芯片:32 位微處理器、性能強大、系統穩定
電量計量:測量參數：電壓、電流、功率因數、頻率、千瓦和千瓦時
計量精度:1%
開關容量:觸點AC220V/10A（阻性負載）繼電器壽命達到10 萬次
繼電器數量:1只
設備供電:160VAC-264VAC，50／60Hz, 最高耐壓400VAC
預留電源接口:無
調光信號:LoRa 頻點：470-510HZ/ LoRa-WAN
下行通信:1路RS485 通訊接口，采用標準Modbus協議，可接入各類傳感器及設備；方便功能擴展。
EMC(電磁兼容):靜電放電: 8kV 高頻電磁場: 10V/m 電快速瞬變脈沖群: 4kV 浪涌: 4kV 工頻耐壓: 4kV
環境條件:-30℃-70℃(20%-90%不結露）
防護等級:IP66
防護等級：防護等級達到IP66。
