關于智能照明控制系統的招標技術要求

技術要求

1、智能照明控制系統應符合的技術規范

中華人民共和國建設部建質<2003>4號《全國民用建筑工程設計技術措施》

《工業自動化儀表工程施工及驗收規范》                     (GBJ93-86)

《電氣裝置安裝工程電氣照明裝置施工及驗收規范》         (GB50259-96)

《民用建筑電氣設計規范》                             （JGJ16-2008）

《智能建筑設計標準》                                （GB50314-2015）

《電氣裝置安裝工程盤、柜及二次回路結線施工及驗收規范》  (GB50171-2012)

《電氣裝置安裝工程接地裝置施工及驗收規范》             (GB50169-2006)

《建筑電氣安裝工程施工質量驗收規范》                      （GB50303）

《智能建筑工程質量驗收規范》                         （GB50339-2003）

《建筑物電子信息系統防雷技術規范》                       （GB 50343）

《電磁兼容 試驗和測量技術 靜電放電抗擾度試驗》          （GB/T 17626.2）

《電磁兼容 試驗和測量技術 射頻電磁場輻射抗擾度試驗》    （GB/T 17626.3）

《電磁兼容 試驗和測量技術 電快速瞬變脈沖群抗擾度試驗》  （GB/T 17626.4）

《電磁兼容 試驗和測量技術 浪涌（沖擊）抗擾度試驗》        （GB/T 17626.5）

《電磁兼容 試驗和測量技術 射頻場感應的傳導騷擾抗擾度》  （GB/T 17626.6）

標準應包括但不限于所列標準。若標準之間有不同之處，則應符合其中標準較高的一個。

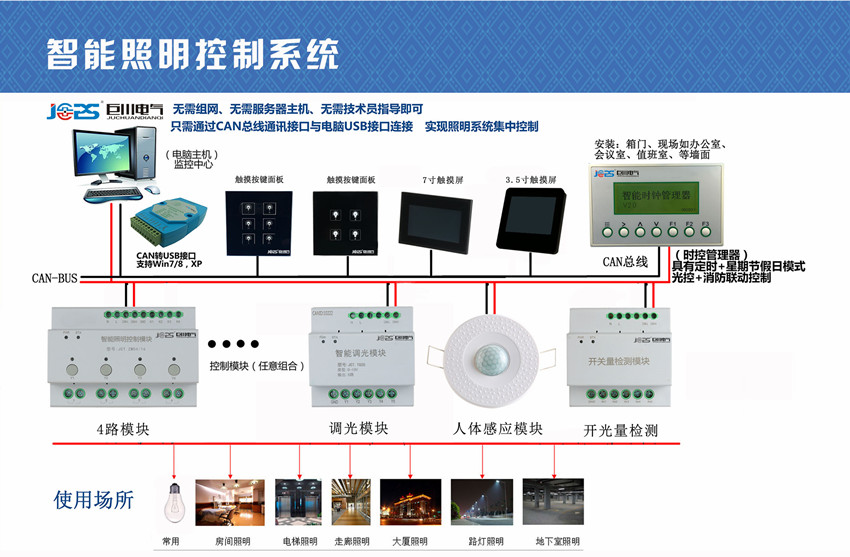

2、智能照明控制系統的總體描述

2.1、盡量利用自然采光以及及時關閉不需要的燈光來最大限度節約能源；利用自動化，信息化的管理方式提高運行的安全性，可靠性。提高

管理效率，降低人力成本。

2.2、設置一套獨立的智能照明控制系統。

2.3、系統內各智能模塊不依賴于其他模塊而能夠獨立工作，模塊之間應是對等關系。

2.4、燈光開閉控制模塊應帶有手動強制開關及狀態顯示指示燈,便于緊急情況處理及維護。

2.5、為了保障系統運行的可靠性，系統配置的控制模塊有自帶電源提供網絡供電，不允許配置附加電源。燈光控制面板的電源是通過網絡線提供的；因此不需要另外考慮給燈光控制面板提供電源。

2.6、用于控制的智能面板應采用一體化面板，避免采用底座與 面板插接的方式，以提高安裝的可靠性。控制面板需配備編程插口，便于在系統總線中任意點接入系統進行維護。

3、照明燈具控制方式：

本系統所有燈具均為開關方式控制，調光控制，動靜等控制要求。

每個照明區域的照明命令（開/關，調光）；

通過關閉照明區域的燈而減低亮度，節省能源；

在公共區域變換照明場景設置，配合管理需求；

接收安防報警信號，點亮相關防范區域；

作消防系統的備份控制，接收消防報警信號，關閉一般照明，提高控制可靠性。

4、系統總體要求

4.1、系統內各智能元件不依賴其它元件而能夠獨立工作，任何一個元件損壞均不影響其它元件及整個系統工作。

4.2、各現場面板開關可跨網關控制其它子網上的智能控制模塊。

4.3、為保證系統的先進性與快速有效性，底層協議采用場景地址的控制模式。

聯動控制功能要求：本系統應可實現以下聯動控制功能：

1.與火災自動報警系統聯動：夜間火災報警時，聯動開啟相應區域的照明；

2.與綜合安防系統聯動：夜間綜合安防系統異常報警時，聯動開啟相應區域的照明。

四、采購清單及產品要求：

1、采購清單：詳見附件采購清單

2、產品技術要求：

2.1、4路 JCT.ZM04/16/8路JCT.ZM08/16  智能照明控制模塊

2.1.1、每個模塊均有內置CPU。支持總線通信協議，可以不依賴系統主機的支持，即使當主機或通訊網絡故障時，仍可按預定程序工作。。

2.1.2、開閉模塊接觸器帶有機械自鎖裝置，即使模塊斷電，也不會自行釋放而造成燈具熄滅。

2.1.4、可在模塊上手動操作開關開閉。

2.1.5、每個模塊均有通訊接口，均可獨立互連組網。

2.1.6、開關模塊在燈具集中啟動時,應有自動分組延時功能,防止產生過大的浪涌電流。

2.1.7、每個控制模塊需裝配消防應急信號輸入接口，以便于在事故狀態時迅速啟動應急照明模式。

2.2、電源模塊 JCT-L

2.2.1、功率輸出不低于60W，需具備冗余功能

2.2.2、電源冗余功能

2.2.3、24VDC輸出狀態檢測

2.2.4、過載及電流保護功能

2.2.5、電源輸入輸出指示燈顯示

2.3、耦合器 JCT-ZCC

2.3.1、隔離性能：各通道高效隔離

2.3.2、電氣接口：二位接線端子

2.3.3、傳輸介質：二芯雙絞線或屏蔽雙絞線

2.3.4、便用方便：適用于一切通訊軟件，與協議無關，即插即用

2.4、網關模塊 JCT-ZCR

2.4.2、區域通訊功能

2.4.3、總線設備掃描

2.4.4、可接入第三方設備

2.5、調光模塊 JCT.TG02

2.5.1、輸出0－220V，可承受600瓦以內調光，直接調光輸入信號

2.5.2、可設置調光曲線

2.5.3、模塊自檢及看門狗功能

2.5.4、延時啟動功能

2.5.5、調光值反饋功能

2.6、智能面板 JCT-H3.5

2.6.1、場景自定義編輯、UI自定義、支持翻頁

2.6.2、可自定義回路數量、設置開關、調光、場景、定時功能
2.6.3、每個回路都可實現開關、調光、場景、定時控制

2.6.4、彩色液晶顯示

2.7、感應器/探測器 JCT-RT

2.7.1、檢測人體存在或活動情況并接入開關輸入模塊來實現系統聯動

2.7.2、能量分析,探測范圍可調節

2.7.3、全方位自動溫度補償，超強抗誤報能力

2.7.4、動態閥值調節技術，有效的防止干擾

2.7.5、報警輸出NC可選，適應不同的報警主機

2.7.6、能夠辨別入侵者和干擾信號

2.8、傳感器 JCT-

通過測量周圍環境照度的變化，實現智能照明控制系統的自動調節及聯動

2.9、定時控制器 JCT-HZ

2.9.1、支持場景定義、支持場景及規則套用

2.9.2、支持經緯度定時

2.9.3、支持網絡時間校對

2.9.4、內置萬年歷

2.10、智能照明系統集成軟件 JCT-O

中央控制軟件(專業智能照明控制系統軟件)：自主知識產權，能通過分控室內的操作站對系統進行集中監控和管理。

2.11、20W可調光筒燈

額定功率：20W

色溫（K）：3000K、4000K、6400K

2.12、45W可調光筒燈

額定功率：20W

色溫（K）：3000K、4000K、6400K

2.13、可調光T5燈管

額定功率：14W

色溫（K）：4000K

3、智能照明控制系統的軟件要求

3.1、智能照明控制系統軟件基本功能

系統必須具備很高的可靠性和一定的實時性；采用成熟、先進的開發平臺，采用多任務工業標準技術，保證其開放性和可擴展性，使得系統的開發和集成變得十分簡便。設計符合標準化、規范化要求。廣泛采用分布處理技術和冗余技術。具有可擴性和聯網功能。便于功能和系統的擴充和升級，并充分保護用戶投資，使系統能適應功能的增加和規模的擴充要求。
