SA/S4.10.1智能照明驅動器接線方法

        80%的智能照明模塊在使用或驗收中遇到的問題多是由總線布線不合理造成的，今天巨川電氣小編就為您扒一扒CAN總線的智能照明控制系統布線規范。

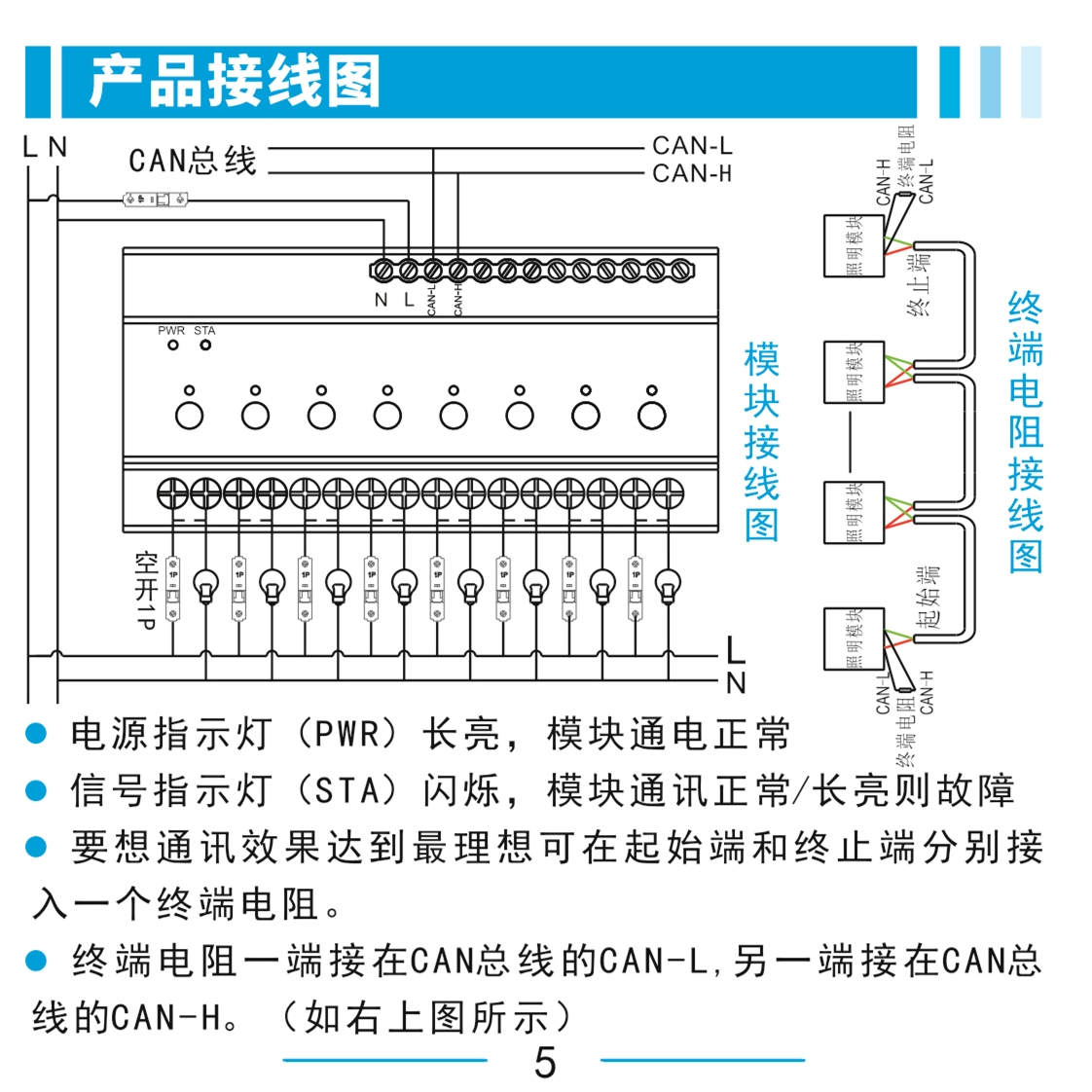

      現場總線控制系統采用CAN總線式的結構，“手拉手”式連接即串連。一般照明系統圖接線都會設計為直線型拓?fù)溥B接，因?yàn)榉种С?huì)造成總線上阻抗不連續，容易產生信號反射。接線完成后，為保證通信可靠性，模塊一般都需要加終端電阻短接，接點為CAN-L與CAN-H。接線圖如下，終端電阻接線方式見下圖中右側。

     CAN總線布線時通訊點必須采用雙絞線，在通信距離較長或電磁環境惡劣的情況下最好用屏蔽雙絞線，這樣可以有效抑制電磁干擾，保證通信的穩定性。

小編友情提醒，拿到產品接線前，還是麻煩先看產品說明書，有配智能面板的情況下，需要先找到隨貨附加說明，因?yàn)槌鰪S前模塊與面板都編程匹配好了，對應ID接好線就可以用了哦。

產品型號擴展：SA/S2.16.1智能照明控制模塊，SA/S4.16.1智能照明控制模塊 ，SA/S6.16.1智能照明控制模塊，SA/S8.16.1智能照明控制模塊。
