25000盞燈智能路燈控制器照亮河池市城區   來源:http://www.wwwtbr.com/

廣西河池市城區南新東路雨污分流管網改造工程實施，解決了城市排洪排污困難等問題。當時，與管網改造工程同時施工的，還有該路段路燈改造工程,是由巨川電氣提供的 GF-LCS6008-CLC智能路燈控制器,智能路燈控制器又稱“智能型路燈控制器”、“路燈智能控制器”，“路燈智能控制系統”“道路照明控制器”“道路照明控制系統”是采用物聯網技術、云計算技術以及電力線載波通信技術，對路燈實現開關、調光、分組控制、定時控制、經緯度控制、電量采集、故障報警、遠程診斷維護、數據報表、節能管理等功能的智能型控制終端。。細心的市民發現，改造后的路燈，原來的單臂燈桿，已經變成9米高熱鍍鋅鋼高低雙臂燈桿，每盞燈也比以前亮了許多。據了解，該路段共安裝燈桿206根，每根燈桿上安裝了一盞200瓦LED新光源路燈、一盞100瓦LED人行道照明路燈。

　　2014年以來，市城區建設路的變化，也給市民留下深刻的印象。原來該路段不僅道路狹窄、路面凹凸不平，路邊水泥桿上懸掛的路燈也較為黯淡，給晚上過往市民有著不安全的感覺。如今的建設路，已經成為城市一道亮麗風景，不僅升級改造后的道路寬敞，兩邊新起樓房錯落有致，在道路兩邊豎立的8米高熱鍍鋅鋼燈桿上，兩排路燈把路面照得通亮。

 GF-LCS6008-CLC路燈控制器產品介紹：GF-LCS6008-NCC智能路燈控制器分為:GF-LCS6008-NCC 8路智能路燈控制器,GF-LCS6008-NCC 4路智能路燈控制器, GF-LCS6008-NCC 2路智能路燈控制器等

采用計算機芯片管理，控制策略為：時間控制和光控。

1）依據經緯度算法計算得出當地日出日落時間，根據一年四季變化規律自動調整。

2）具備開關時間調整定時功能，每路帶4段定時設置，用戶可根據當地環境條件和氣候條件靈活調整時間控制。

3）具備光輔助控制，如遇陰雨天適當調整開關時間，保證道路正常照明。

4）具備星期工作控制模式，遇重要節日和特定巡視而特定設置開關燈時間。

5）帶RS485通訊接口，應用Modbus通訊協議,可實現遠程控制開關。

6）配置液晶顯示，清晰明了；各輸出回路的運行指示和手動自動轉換功能。

7）保證各輸出回路相互隔離，獨立使用。

8）采用開關電源供電，寬電壓范圍達到AC85~265V，具有防雷、抗干擾能力強。

9）采用超級電容，無需更換電池，使用壽命長。

10）12路 16A大功率繼電器輸出，可直接帶負載或控制交流接觸器

GF-LCS6008-CLC路燈控制器出廠前默認設置：

1、路燈控制器已設置客戶所在地的經緯度；

2、路燈控制器已經設置自動按天黑天亮時間來開關動作，如果不需要該功能，請將每路對應的01段時間設置為：00:00 開，00:00 關。

3、默認光控功能開啟。

4、星期控制功能，設置周一至周日全啟。

5、路燈能控制器已按順序設置唯一的ID號。

控制修改任何設置，請按照說明書進行操作，有不明之處與廠家聯系。

GF-LCS6008-CLC路燈控制器主畫面上顯示當前日期和時間，分別顯示1-12路開關狀態，用圖形表示出來，直觀明了。顯示當地當天的天亮天黑時間，給用戶在時控設置里設定經緯度時間控制時做參考值。（按照主頁面顯示當前的天黑天亮時間來填寫“時控設置”中01段時間設置，01段時控設置默認是經緯時控功能，自動計算出每天日出日落時間）

GF-LCS6008-CLC路燈控制器操作步驟：

1、路燈控制器在投入使用前，必須先設定日期和時間、當地的經度和緯度，這樣控制器才準確地計算當地的天亮天黑時間，控制器主頁準確顯示當前天黑天亮時間。

2、ID站號：使用RS485通訊接口時，設定該控制器唯一的通信地址。

操作步驟：移動光標到目標，按‘+’‘-’鍵修改數值，移動光標后才能保存結果。

操作步驟：移動光標到目標，按‘+’‘-’鍵修改數值，移動光標后才能保存結果。

注：修改完必須移動光標進行數值保存，如果直接按‘SET’返回主畫面，則剛才修改的值會失效。

時控設置分為經緯控制（經緯時控）和固定控制（普通定時）兩種控制，經緯時控依據經緯度算法計算得出當地每天日出日落時間，根據一年四季變化規律自動調整。

GF-LCS6008-CLC路燈控制器時控設置頁面介紹：

1、頁面左上角顯示：05:55是當地當天天亮時間；頁面右上角顯示：19:05是當地當天天亮時間；

2、對象：具體看控制器帶多少回路輸出，如：4路控制器 可選擇對象01至04，分別設置1至4路的時控設置。

3、時間段：基于每一個對象可以設置4個時間段，就是說每個回路一共可設置4組開關時間。

01段默認是經緯時控設置：如要按照經緯度計算出來的天黑天亮時間準確開關燈，使用前必須在“系統設置”頁面先設定好當地使用的經度和緯度，然后根據主頁顯示的天黑和天亮時間來填寫該對象01時間段。

案列背景條件：

地點：浙江省溫州市（北緯23.08 東經113.14）

日期：2015年10月08日

當天天黑開燈時間：18:05分；天亮關燈時間：06:17分

時控類型設置：   開：選擇‘ ’    關：選擇‘ ’

時控時間設置：   開：18:10分       關：7:00分

GF-LCS6008-CLC路燈控制器實際開關時間情況：

一、‘開’是設定經緯控制，當天的天黑時間為18：05分。而時控時間設定18:10分開燈，與當天天黑時間相差5分鐘。因此開燈時間都是以天黑時間作參照相差5分鐘來調整開燈時間。然而每天天黑開燈的時間都會隨季節變化而發生改變，到2015年10月09日，當天的天黑時間：18:04分，當天的開燈時間就會變成：18:09分，以此類推作參照來調整開關燈時間。如果時控時間是按照天黑天亮時間設定，那么每天都準確無誤按照精準計算的天黑天亮時間來開關燈。

二、‘關’是選擇普通定時，每天都是按設置的固定時間7:00分來控制，而不會發生改變。

02、03、04段是自由定時開關設置，當不需要使用多組時間控制，即把該組時控設置為00：00固定開-00：00固定關，該組時段就不參與控制。

實現全夜燈和半夜燈設置：

全夜燈>>建議選擇經緯度開燈和經緯度關燈

半夜燈>>建議選擇經緯度開燈和固定時間關燈

在表格里設置周一至周日啟停功能，遇重要節日和特定巡視而特定設置開關燈時間。

日全食或者陰雨雨天時，是否要用到光控開關，用到時請打上‘√’，不用時請打‘×’。每一路單獨設置啟動或關閉光控功能。

出廠默認08接通，15斷開，是結合天黑天亮的光照值設定，用戶可以參照當前的光照強度來設定，并總結使用經驗來設置光照值

注意：安裝探頭時不要安裝在本次控制的燈光下面

注：系統設置/時控設置/星期設置/光控設置 操作簡介，在查詢狀態下，通過‘+’‘-’鍵，可以翻頁選擇查詢不同回路的參數；按‘SET’鍵進入修改狀態，移動光標到目標位置，通過‘+’‘-’鍵，修改目標值，按‘SET’進行數據的保存，如在查詢狀態下，則退出返回到工作頁面。

GF-LCS6008-CLC路燈控制器應用接線圖：

智能照明控制系統頁面介紹

實現方式：控制器帶RS485通訊接口，通過RS485轉USB接口與電腦系統軟件鏈接，實現有線遠程集中管理。

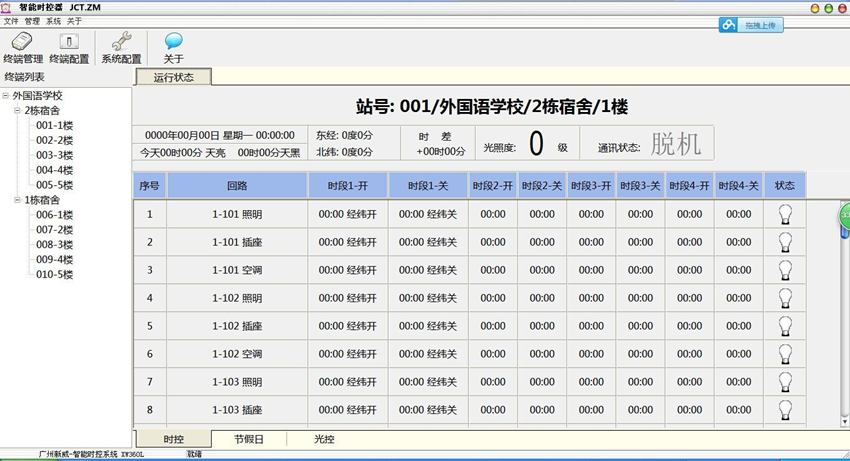

一、運行狀態

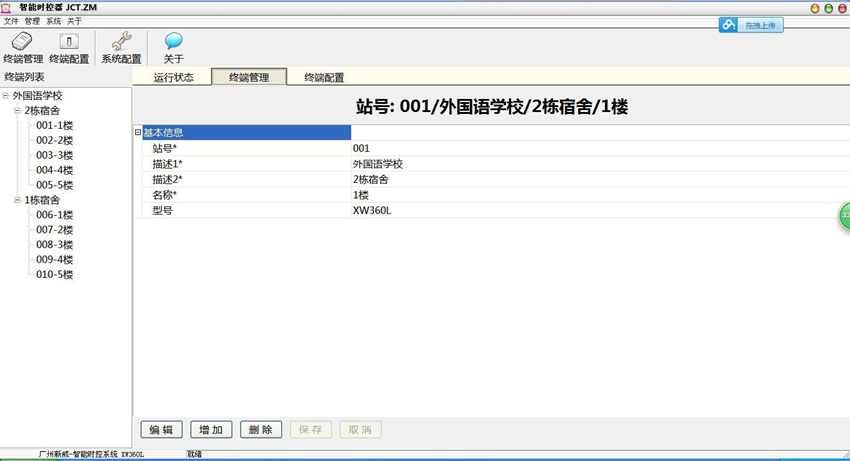

二、終端管理

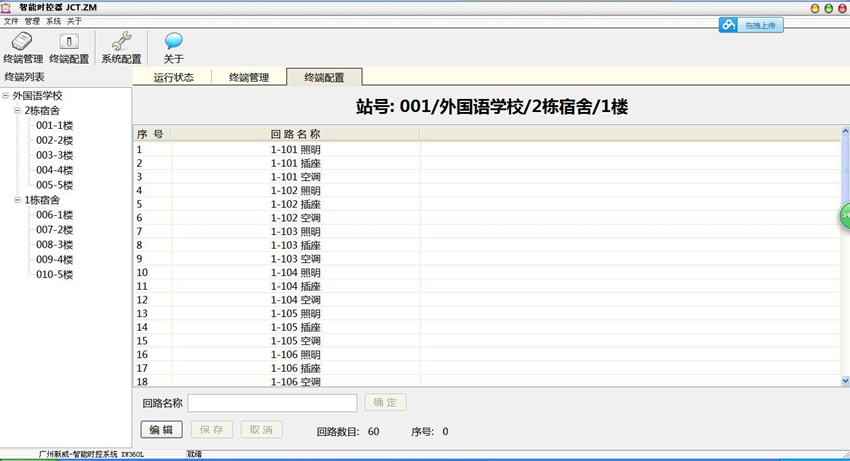

三、終端配置

　　GF-LCS6008-CLC路燈控制器的使用:

   據市市政管理局路燈管理處主任譚江韜介紹， GF-LCS6008-CLC路燈控制器2011年以來，市城區亮化工程取得顯著成績，城區道路照明，往東已經覆蓋到高速公路河池東收費站，往西覆蓋到城西大道盡頭和高速公路河池西收費站。城市照明路燈數量也由2011年的1.3萬盞，增加到目前的2.5萬盞。城區新建或改建的道路裝燈率達到100%。

　　據統計，五年來，市中心城區新建、改建的主次干道及支路共增加安裝路燈2098盞，在金城江公園、民族公園、水電公園、一江兩岸、文體廣場等市民公共休閑活動場所，增加安裝功能照明及景觀照明燈1.14萬盞。同時，市市政管理局大力實施消滅“無燈”區民生工程，在城區55條社區巷道安裝路燈838盞。

　　同時，我市大力實施綠色照明工程，逐步實現節能、環保的目標。2012年，我市在市城區上任橋（四橋）橋頭、百旺橋（三橋）橋頭、市公路局門前、市公路局對面、市圖書館后面等六個地方安裝了節能柜，起到到照明線路穩壓和降壓作用。經測試，節能柜節電效果明顯，平均節電率達到35%。同時，LED節能燈的廣泛運用，也具有十分明顯的節能作用，南新東路新安裝的200W的LED路燈，代替了原來400W的鈉燈，不僅增強了亮度，而且還能節省用電50%左右。

GF-LCS6008-CLC路燈控制器的節能功效:

　　在節電節能方面，市政管理局在城區各道路、休閑場所，安裝自動控制設備，對照明燈開關時間進行有效控制，實現了天黑燈亮，天亮燈黑目標，確保在保障城區照明的同時，做到節電節能降耗。

　　加強路燈設施管護，是實施城市亮化工程的重要內容。近年來，為確保城市照明設施的“三率”（設施完好率90%以上、亮燈率98%以上、維修及時率98%以上）達標，市市政管理局投入大量人力物力，實施路燈維修和更換工作，取得矚目成績。據統計，2011年以來，市城區累計更換鎮流器1381個、漏電開關412個、觸發器2758個、交流接觸器151個、定時鐘100個、各型號鈉燈4564個、各型號節能燈1萬個、球型燈罩1958只、瓷燈頭585個、自制燈頭架1168個，補充安裝燈桿接線蓋967塊，修復被撞壞燈桿69根，修復被撞壞路燈控制箱6臺，修復路燈地下電纜被盜或故障1.4萬米。

　　譚江韜介紹，路燈設施被盜及損壞現象仍十分嚴重，據統計，五年來，市城區共被盜路燈地下線路電纜8581米，破壞橋梁、河堤兩岸LED數碼管5639條，破壞泛光燈120盞，造成經濟損失270多萬元。另外，因交通事故損壞路燈桿69根、損壞路燈控制箱6臺。

　　譚江韜坦言，路燈照明不僅方便市民出行，而且對美化城市，提升城市品位具有十分重要的作用。希望廣大市民積極愛護路燈設施，更不能破壞損毀路燈設施，共同創建一個優美的城市照明環境。
